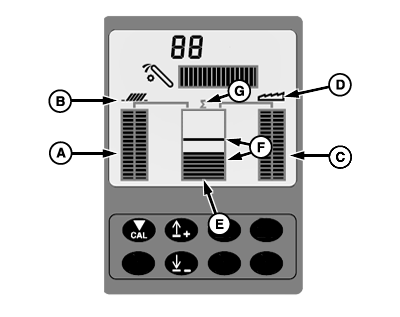

VisionTrak szemveszteség jelző
H86528-UN-30JUL07
A - Függőleges oszlopgrafikonok
B - Tisztító rendszer ikon
C - Függőleges oszlopgrafikonok
D - Szalmarázó ikonja
E - Függőleges oszlopgrafikon
F - Kalibrált normál tartomány
G - Összeg ikon
A szemveszteségre vonatkozó információkat három függőleges oszlopgrafikon mutatja.Tisztító rendszer veszteség
Az átlagos tisztítórendszer veszteséget a kijelző bal oldalán lévő, két szomszédos, függőleges oszlopgrafikon (A) mutatja. Az oszlopgrafikonok felett a (B) tisztítórendszer ikon jelenik meg.
Szalmarázó ládák vesztesége
Az átlagos szalmarázó veszteséget két szomszédos, függőleges oszlopgrafikon (C) mutatja. Az oszlopgrafikonok felett a (D) szalmarázó rendszer ikon jelenik meg.
Összes veszteség
Az összes veszteséget a kijelző közepén lévő függőleges oszlopgrafikon (E) mutatja. A tartomány középvonalában lévő két vízszintes vonal a kalibrált normál tartományt (F) jelzi.
ZX08994,000043A-35-20090811 |
