VisionTrak szemveszteségjelző — Működés

H87576-UN-07MAR07

H86297-UN-17NOV06

A - Beállítási oldalak ikon

B - Választógomb

C - Magméret

D - Megerősítő gomb

E - Oszlopgrafikon

• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A vágóasztal és cséplőhajtás bekapcsolva.

A beállítási oldalak ikonjáról (A) forgassa a választó kapcsolót (B) addig, amíg a magméret (C) kiemelésre nem kerül.

Nyomja meg a megerősítés gombot (D) és forgassa a választó kapcsolót addig, amíg a kívánt magméret meg nem jelenik a méretsávon (E) (nézze meg a következő táblázatot a magméret számaihoz).

MEGJEGYZÉS: A magméret érzékenységének beállítása növelni vagy csökkenteni fogja a szemveszteség-érzékelők érzékenységét.

Apró mag (ajánlott: 38)	Közepes mag (ajánlott: 50)	Nagyméretű mag (ajánlott: 70)
Lucerna	Tavaszi árpa	Csicseri borsó
Canola	Őszi árpa	Kukorica
Len	Lencse	Étkezési bab
Fűmag	Pattogatnivaló kukorica	Farkasbab
Köles	Sáfrány	Száraz fehér bab
Mustár	Cirok	Borsó
Zab	Búza	Szójabab
Repce		Napraforgó
Rizs
Rozs
Tritikálé

Állítsa be a következketÁllítsa be a következőt a CommandCenter kijelzőn: a CommandCenter kijelzőn:

• Növény
• Szemveszteség-érzékenység (magméret)

1.

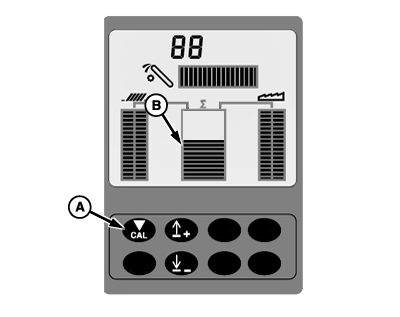

   H86008-UN-13DEC06

   A - Kalibráció kapcsoló

   B - Összes szemveszteség

   Állítsa be a mag méretéhez legközelebb eső számot.

---




2. Állítsa be a kombájnt és a vágóasztalt az adott körülmények között elfogadható szemveszteség szintre.

   MEGJEGYZÉS: Ebben a fázisban hagyja figyelmen kívül a kijelző középső grafikonját.

3. Működtesse a gépet az elfogadható veszteségszinten.

4. Nyomja meg a kalibráció gombot (A) az összes veszteség (B) középértékének meghatározásához. A kombájn, amikor a grafikon ezen a területen mozog, a 3-as lépésben a kezelő által elfogadott veszteséggel üzemel.

   MEGJEGYZÉS: A grafikon egy vizuális segédeszközként használható. A kezelő a kijelző rendszeres figyelésével kap információt arról, hogy az összveszteség mikor nő vagy csökken. Részletesebb kijelzést a tisztító- és a szalmarázó rendszer egyedi veszteségének a követésével kaphat.

5.
   H87033-UN-30NOV06

   A - Le

   B - Fel

   Amikor a körülmények a nap folyamán változnak, végezzen tényleges veszteség-ellenőrzést, hogy eldöntse, szükség van-e ismét a gép beállítására.

   MEGJEGYZÉS: Amikor a kombájn egy folttal találkozik a táblán, a középső grafikon elmozdulhat, majd visszaáll az eredeti szintre. Ezeket az elmozdulásokat nem érdemes figyelembe venni.

---
