A szalmaszecskázó fordulat kiválasztása

A kombájn két különböző szalmaszecskázó fordulat egyikével üzemeltethető.

3620 f/p: Kalászos gabonához, finom darabolásra.

1800 f/p: Repcéhez, kukoricához és napraforgóhoz ajánlott.

FONTOS: Kukorica és napraforgó szecskázásához az állókést le kell szerelni, de az állókés tartó a helyén marad.

Ha korábban keresztléceket szerelt fel, azokat el kell távolítani.

Módosítsa a szecskázási fordulatszámot.

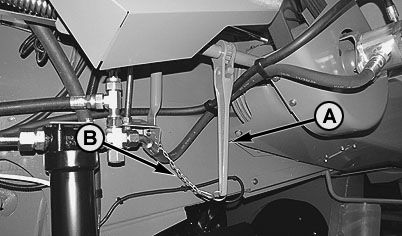

ZX1038308-UN-25JUN09

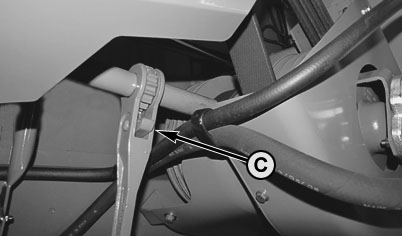

ZX1038309-UN-25JUN09

A - Racsni

B - Biztonsági lánc

C - Kilincs

A szecskázási fordulat módosításához kösse ki a biztonsági láncot (B). Állítsa be úgy a kilincset (C), hogy a hajtószíj feszessége csökkenjen a racsni (A) működtetésével.

Addig lazítsa a hajtószíjat, amíg át nem tudja tenni egyik csigáról a másikra.

Magas szecskázási fordulatszám

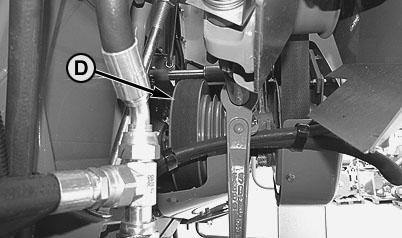

ZX1038310-UN-25JUN09

Magas fordulatszám, első csiga

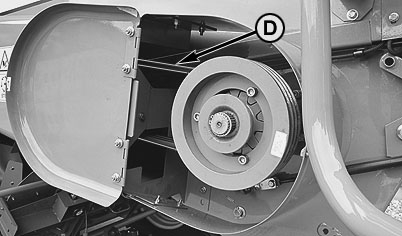

ZX1038311-UN-26JUN09

Magas fordulatszám, hátsó csiga

D - Hajtó szíj

A magas fordulatszámhoz helyezze a szalmaszecskázót hajtószíjat (D) elöl a nagy átmérőjű csigára, és hátul a kis átmérőjűre.

Alacsony szecskázási fordulat

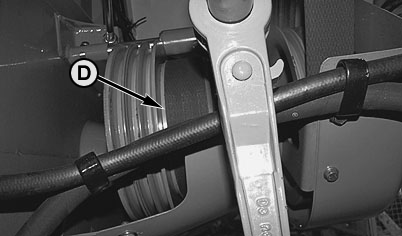

ZX1038312-UN-26JUN09

Alacsony fordulatszám, első csiga

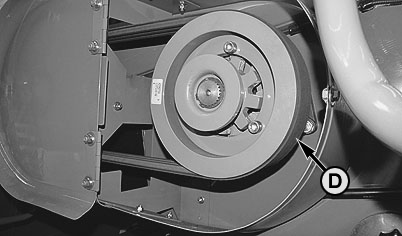

ZX1038313-UN-26JUN09

Alacsony fordulatszám, hátsó csiga

D - Hajtó szíj

Az alacsony fordulatszámhoz helyezze a szalmaszecskázót hajtószíjat (D) elöl a kis átmérőjű csigára, és hátul a nagy átmérőjűre.

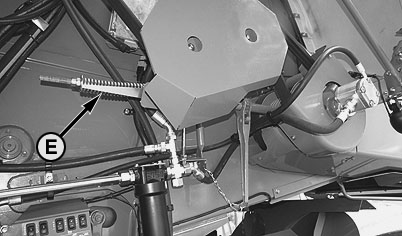

ZX1038314-UN-26JUN09

E - Feszességmérő

Ezt követően állítsa be úgy a szíjfeszességet a racsni segítségével, hogy a feszítőrugót a feszességmérő (E) hosszához állítja. Rögzítse a racsnis kart a biztonsági lánccal.
