Отображение предупреждений

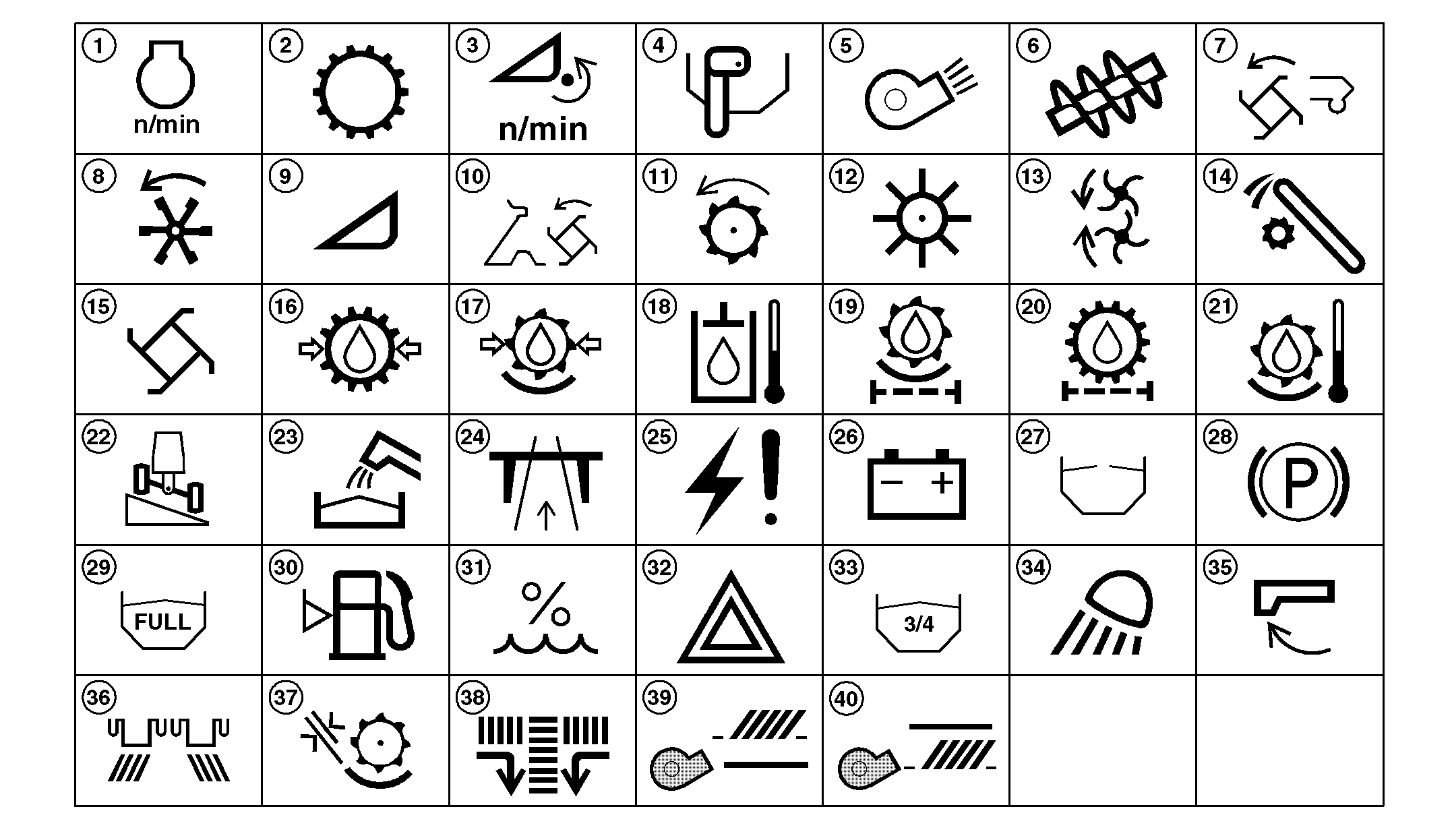

ПРИМЕЧАНИЕ: Следующие пиктограммы отображаются с кратким описанием на дисплее CommandCenter. См. таблицу ниже, чтобы ознакомиться с описанием и пиктограммами, сопровождающими предупредительные сигналы.

H88005-UN-26APR07

Экраны общей информации:
Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
Начальный экран запуска	желтый	Нет	Отображается при первоначальном запуске машины.
Экран установки настроек	желтый	Нет	Позволяет механику-водителю задавать разные настройки машины.
Экран интервала обслуживания	серый	Нет	Отображается каждые 50 часов, предупреждая механика-водителя о необходимости проведения техобслуживания.
Экран прогрева двигателя	серый	Нет	Отображается при активации запальных свечей и дает обратный отсчет времени до запуска машины.
Экран раскладывания разгрузочного шнека	серый	Нет	Предупреждает механика-водителя о положении приводного складного шнека.

Экран диагностических кодов неисправностей:
Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
Ограничитель	Красный	Непрерывно	Предупреждает механика-водителя о необходимости немедленно выключить двигатель и устранить неисправность.
Предупреждение о необходимости обслуживания	желтый	60 минут	Предупреждает механика-водителя о необходимости проведения техобслуживания или устранения неисправностей. При необходимости остановите двигатель.
информация	серый	Без повтора	Предупреждает механика-водителя о состоянии машины.

Сигнализация низких оборотов:
Номер пиктограммы	Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
1	Низкие обороты двигателя	Красный	Непрерывно	Предупреждает механика-водителя о замедлении двигателя из-за уборочных условий. Снизьте скорость уборки для снижения нагрузки на двигатель. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
2	Нулевая скорость привода 5SPD FH	желтый	60 минут	Предупреждает механика-водителя, что не обнаружено движения приводов приемной камеры. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
3	Нулевая скорость вала шестерен заднего хода	желтый	60 минут	Предупреждает механика-водителя, что не обнаружено движения вала шестерен заднего хода. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Нулевая скорость полотенного подборщика	желтый	60 минут	Предупреждает механика-водителя, что не обнаружено движения полотенного подборщика. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
4	Нулевая скорость элеватора чистого зерна	желтый	10 минут	Предупреждает механика-водителя, что частота вращения элеватора чистого зерна ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
5	Нулевое число оборотов очистного вентилятора	желтый	10 минут	Предупреждает механика-водителя, что частота вращения очистного вентилятора ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
6	Нулевая скорость транспортирующего шнека	желтый	10 минут	Предупреждает механика-водителя, что скорость транспортирующего шнека ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
7	Нулевое число оборотов разгрузочного битера	желтый	10 минут	Предупреждает механика-водителя, что частота вращения разгрузочного битера ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
38	Нулевая скорость полотенного транспортера	желтый	60 минут	Предупреждает механика-водителя, что скорость полотенного транспортера ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
8	Нулевое число оборотов мотовила	желтый	60 минут	Предупреждает механика-водителя, что частота вращения мотовила ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Нулевая скорость кукурузоуборочной приставки	желтый	60 минут	Предупреждает механика-водителя, что частота вращения кукурузной жатки ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
10	Нулевое число оборотов акселератора подачи	желтый	10 минут	Предупреждает механика-водителя, что частота вращения акселератора подачи ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Нулевое число оборотов сепаратора	желтый	10 минут	Предупреждает механика-водителя, что частота вращения сепаратора ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
12	Нулевое число оборотов соломоизмельчителя	желтый	10 минут	Предупреждает механика-водителя, что частота вращения соломоизмельчителя ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
13	Нулевая скорость соломоразбрасывателя	желтый	10 минут	Предупреждает механика-водителя, что скорость соломоразбрасывателя меньше 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
14	Нулевое число оборотов элеватора отходов	желтый	10 минут	Предупреждает механика-водителя, что частота вращения элеватора отходов ниже 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Нулевая скорость барабана	желтый	10 минут	Предупреждает механика-водителя, что скорость барабана меньше 20 об/мин. Остановите двигатель, проверьте приводы и датчик оборотов. Включите сепаратор и жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
15	Низкое число оборотов битера проставки (серии T и C)	желтый	30 с	Предупреждает механика-водителя о замедлении битера проставки до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
15	Низкая скорость битера (серия T)	желтый	30 с	Предупреждает механика-водителя о замедлении битера до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
4	Нулевое число оборотов элеватора чистого зерна	желтый	30 с	Предупреждает механика-водителя о замедлении элеватора чистого зерна до 85% нормальной скорости. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
5	Низкие обороты очистного вентилятора	желтый	30 с	Предупреждает механика-водителя о замедлении очистного вентилятора до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
6	Низкая скорость транспортирующего шнека	желтый	30 с	Предупреждает механика-водителя о замедлении транспортирующего шнека до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
7	Низкие обороты разгрузочного битера	желтый	30 с	Предупреждает механика-водителя о замедлении разгрузочного битера до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
10	Низкие обороты акселератора подачи	желтый	30 с	Предупреждает механика-водителя о замедлении акселератора подачи до 85% нормальной скорости. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Низкие обороты сепаратора	желтый	30 с	Предупреждает механика-водителя о замедлении сепаратора до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
12	Низкие обороты соломоизмельчителя	желтый	30 с	Предупреждает механика-водителя о замедлении соломоизмельчителя до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
13	Низкая скорость соломоразбрасывателя	желтый	30 с	Предупреждает механика-водителя о замедлении соломоразбрасывателя до 85% нормальной скорости. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
14	Низкие обороты элеватора отходов	желтый	30 с	Предупреждает механика-водителя о замедлении элеватора отходов до 85% нормальной частоты вращения. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Низкая скорость барабана	желтый	30 с	Предупреждает механика-водителя о замедлении барабана до 85% нормальной скорости. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.

Давления и температуры:
Номер пиктограммы	Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
16	Гидростатическое питающее давление	Красный	Непрерывно	Предупреждает механика-водителя об обнаружении ненормального давления в гидростатическом приводе. Остановите двигатель и проверьте уровень масла в гидравлическом баке. При необходимости долейте масло или замените фильтр. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
17	Давление главной коробки передач	Красный	Непрерывно	Предупреждает механика-водителя об обнаружении ненормального давления в главной коробке передач. Остановите двигатель и проверьте уровень масла в гидравлическом баке. При необходимости долейте масло или замените фильтр. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
16	Давление трансмиссии 5SPD FH	Красный	Непрерывно	Предупреждает механика-водителя об обнаружении ненормального давления в трансмиссии при работе 5-скоростного привода наклонной камеры. Остановите двигатель и проверьте уровень масла главной коробки передач. При необходимости долейте масло или замените фильтр. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
18	Температура гидравлического масла	желтый	10 минут	Предупреждает механика-водителя об обнаружении ненормальной температуры в гидросистеме. Остановите двигатель, проверьте уровень масла в гидравлическом баке и очистите маслоохладитель. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
19	Забивка фильтра главной коробки передач	желтый	10 минут	Предупреждает механика-водителя о забивке фильтра. Остановите двигатель и замените фильтр главной коробки передач. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
20	Забит фильтр трансмиссии	желтый	10 минут	Предупреждает механика-водителя о забивке фильтра. Остановите двигатель и замените фильтр трансмиссии. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
21	Температура главной коробки передач	желтый	10 минут	Предупреждает механика-водителя об обнаружении ненормальной температуры в главной коробке передач. Остановите двигатель, проверьте уровень масла в гидравлическом баке и очистите маслоохладитель. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.

Система защитной блокировки машины:
Номер пиктограммы	Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
1	Отказ при запуске двигателя – жатка включена	желтый	Без повтора	Предупреждает механика-водителя, что при попытке запуска машины переключатель включения жатки находится в положении ВКЛ. Установите переключатель включения жатки в положение ВЫКЛ. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
1	Отказ при запуске двигателя – сепаратор включен	желтый	Без повтора	Предупреждает механика-водителя, что при попытке запуска машины переключатель включения сепаратора находится в положении ВКЛ. Установите переключатель включения сепаратора в положение ВЫКЛ. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
1	Отказ при запуске двигателя – разгрузочный шнек включен	желтый	Без повтора	Предупреждает механика-водителя, что при попытке запуска машины переключатель включения разгрузочного шнека находится в положении ВКЛ. Установите переключатель включения разгрузочного шнека в положение ВЫКЛ. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
1	Отказ при запуске двигателя - двигатель уже работает	желтый	Без повтора	Предупреждает механика-водителя о работе двигателя при попытке запуска машины.
1	Отказ при запуске двигателя – многофункциональный рычаг не на нейтрали	желтый	Без повтора	Предупреждает механика-водителя, что многофункциональный рычаг не находится в нейтральном положении при попытке запуска машины. Установите многофункциональный рычаг в нейтральное положение и запустите машину. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Отказ при включении жатки - машина в режиме Дорога	желтый	Без повтора	Предупреждает механика-водителя, что при попытке включения жатки размыкающий переключатель режима дорожного движения находится в положении ВКЛ. Установите размыкающий переключатель режима дорожного движения в положение ВЫКЛ и включите жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Отказ при включении жатки - нажата кнопка быстрого останова	желтый	Без повтора	Предупреждает механика-водителя, что при попытке включения жатки переключатель быстрого останова находится в положении ВКЛ. Не нажимайте переключатель быстрого останова при попытке включения жатки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Отказ при включении жатки – механик-водитель не на сиденье	желтый	Без повтора	Предупреждает механика-водителя при включении жатки о том, что сиденье не занято. Механик-водитель должен находиться на сиденье, чтобы включить жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Отказ при включении жатки - нажата кнопка быстрого останова	желтый	Без повтора	Предупреждает механика-водителя об отключении жатки из-за нажатия переключателя быстрого останова. Для сброса установите переключатель включения жатки в положение ВЫКЛ, а затем снова в положение ВКЛ, чтобы включить жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
9	Отказ выключения жатки - механик-водитель не на сиденье	желтый	Без повтора	Предупреждает механика-водителя, что жатка была выключена, так как он не находился на сиденье. Механик-водитель должен находиться на сиденье. Для сброса установите переключатель включения жатки в положение ВЫКЛ, а затем снова в положение ВКЛ, чтобы включить жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
22	HillMaster™ не может выполнить наклон - включен стояночный тормоз	желтый	Без повтора	Предупреждает механика-водителя, что стояночный тормоз включен и HillMaster™ не может выполнить наклон. Выключите стояночный тормоз, чтобы блок HillMaster™ мог выполнить наклон. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
1	Уборка при низких оборотах двигателя	желтый	Без повтора	Предупреждает механика-водителя о работе машины на низких оборотах при уборке. При нормальном режиме уборки машина должна работать при высоких оборотах двигателя. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Отказ включения сепаратора – механик-водитель не на сиденье	желтый	Без повтора	Предупреждает механика-водителя при включении сепаратора о том, что сиденье не занято. Механик-водитель должен находиться на сиденье, чтобы включить сепаратор. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Отказ при включении сепаратора - машина в режиме Дорога	желтый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытке включения сепаратора. Установите размыкающий переключатель режима дорожного движения в положение ВЫКЛ и включите сепаратор. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при включении разгрузочной системы - нажат переключатель быстрого останова	желтый	Без повтора	Предупреждает механика-водителя об отключении системы разгрузочного шнека из-за нажатия переключателя быстрого останова. Включите переключатель привода разгрузочного шнека, чтобы включить систему. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при включении разгрузочной системы - шнек не полностью разложен	желтый	Без повтора	Предупреждает механика-водителя об отключении системы привода разгрузочного шнека, так как шнек не полностью разложен. Нажмите переключатель складного шнека, чтобы разложить шнек, и установить переключатель привода разгрузочного шнека в положение ВКЛ, чтобы включить систему. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при включении разгрузочной системы - машина в режиме Дорога	желтый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытке включения разгрузочного шнека. Установите размыкающий переключатель режима дорожного движения в положение ВЫКЛ и переключатель привода разгрузочного шнека в положение ВКЛ. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при включении разгрузочной системы - нажата кнопка быстрого останова	желтый	Без повтора	Предупреждает механика-водителя о нажатии переключателя быстрого останова при включении привода разгрузочного шнека. Не нажимайте переключатель быстрого останова при включении привода разгрузочного шнека. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при выключении разгрузочной системы - механик-водитель не на сиденье	желтый	Без повтора	Предупреждает механика-водителя о выключения системы привода разгрузочного шнека, так как он не находился на сиденье. Механик-водитель должен находиться на сиденье. Установите переключатель привода разгрузочного шнека в положение ВКЛ, чтобы включить систему. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при выключении разгрузочной системы - шнек не полностью разложен	желтый	Без повтора	Предупреждает механика-водителя об отключении системы привода разгрузочного шнека, так как шнек не полностью разложен. Нажмите переключатель складного шнека, чтобы разложить шнек, и установить переключатель привода разгрузочного шнека в положение ВКЛ, чтобы включить систему. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Отказ при выключении разгрузочной системы - шнек не выдвинут	желтый	Без повтора	Предупреждает механика-водителя об отключении системы привода разгрузочного шнека, так как приводной складной шнек не выдвинут из положения для транспортировки или хранения. Нажмите переключатель складного шнека, чтобы разложить шнек, и установить переключатель привода разгрузочного шнека в положение ВКЛ, чтобы включить систему. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
12	Измельчитель поднят, но обнаружена скорость	желтый	30 с	Предупреждает механика-водителя, что измельчитель находится в поднятом положении и обнаружена его частота вращения. ЗАГЛУШИТЕ двигатель, убедитесь, что ремень находится в положении для хранения, и проверьте датчик скорости. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Введено неидеальное состояние для транспортировки - шнек выдвинут	желтый	10 минут	Предупреждает механика-водителя, что разгрузочный шнек выдвинут при транспортировке машины. Установите разгрузочный шнек в положение для транспортировки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Введено неидеальное состояние для транспортировки - шнек не сложен	желтый	10 минут	Предупреждает механика-водителя, что разгрузочный шнек не сложен при транспортировке машины. Установите разгрузочный шнек в положение для транспортировки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Введено неидеальное состояние для транспортировки – лампы задней разгрузки включены	желтый	10 минут	Предупреждает механика-водителя, что лампы задней разгрузки включены при транспортировке машины. ВЫКЛЮЧИТЕ лампы задней разгрузки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Введено неидеальное состояние для транспортировки – освещение стерни включено	желтый	10 минут	Предупреждает механика-водителя, что освещение стерни включено при транспортировке машины. ВЫКЛЮЧИТЕ освещение стерни. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
12	Опция измельчителя выключена при обнаружении скорости	серый	Без повтора	Предупреждает механика-водителя о выключении опции измельчителя при все еще обнаруживаемой частоте вращения. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - HillMaster™ заблокирован	серый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя включить или выключить HillMaster™. Установите размыкающий переключатель режима дорожного движения в положение ВКЛ, чтобы включить или выключить HillMaster™. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - поворот разгрузочного шнека	серый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя выдвинуть или задвинуть разгрузочный шнек. Установите размыкающий переключатель режима дорожного движения в положение ВКЛ, чтобы выдвинуть или задвинуть разгрузочный шнек. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - разгрузочный шнек сложен	серый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя сложить или разложить разгрузочный шнек. Установите размыкающий переключатель режима дорожного движения в положение ВКЛ, чтобы выдвинуть или задвинуть разгрузочный шнек. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - крышки зернобункера	серый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя поднять или опустить крышки зернового бункера. Установите размыкающий переключатель режима дорожного движения в положение ВКЛ, чтобы поднять или опустить крышки зернового бункера. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - Подъем/опускание/наклон жатки	желтый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя поднять/опустить или наклонить жатку. Установите размыкающий переключатель режима дорожного движения, чтобы поднять/опустить или наклонить жатку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - угол лопаток измельчителя	желтый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя отрегулировать угол лопастей измельчителя. Установите размыкающий переключатель режима дорожного движения в положение ВКЛ, чтобы отрегулировать угол лопастей измельчителя. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
24	Режим Дорога - гидравлические функции жатки	серый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ при попытках механика-водителя отрегулировать подъем/опускание мотовила, продольное перемещение мотовила и интервал пластин днища. Установите размыкающий переключатель режима дорожного движения в положение ВКЛ, чтобы отрегулировать гидравлическую систему жатки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.

Статус системы машины:
Номер пиктограммы	Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
24	Режим Дорога включен	желтый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВКЛ.
24	Режим Дорога выключен	желтый	Без повтора	Предупреждает механика-водителя, что размыкающий переключатель режима дорожного движения находится в положении ВЫКЛ.
24	Отказ включения режима Дорога	желтый	Без повтора	Предупреждает механика-водителя, что сепаратор включен, и режим транспортировки по дороге не может быть активирован. Для транспортировки по дороге установите переключатель включения сепаратора в положение ВЫКЛ. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
25	Отказ регулятора/генератора	желтый	10 минут	Предупреждает оператора об отказе регулятора/генератора Обратитесь к дилеру компании John Deere.
26	Напряжение батареи низкое	Красный	Непрерывно	Предупреждает механика-водителя о низком напряжении батареи. Проверьте уровень жидкости в каждом элементе, очистите полюсные штыри и кабели, проверьте кабели батареи, осмотрите ремень генератора и зарядите аккумуляторные батареи. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
27	Крышки бункера для зерна	желтый	30 с	Предупреждает механика-водителя, что крышки зернового бункера открыты или сепаратор включен при закрытых крышках зернового бункера. Откройте крышки зернового бункера при включенном сепараторе. Закройте крышки зернового бункера при работе около ЛЭП или перед транспортировкой машины по дороге. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
28	Не на нейтрали/стояночный тормоз включен	желтый	10 секунд	Предупреждает механика-водителя, что стояночный тормоз включен при попытке перемещения многофункциональной рукоятки из нейтрального положения. Выключите стояночный тормоз и переместите многофункциональную рукоятку. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
14	Элеватор отходов заполнен	желтый	30 с	Предупреждает механика-водителя о заполнении элеватора отходов. Остановите двигатель, проверьте на отсутствие забивания, проверьте приводы, отрегулируйте колосовое решето и решето и снизьте скорость уборки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
29	Заполнение зернового бункера	желтый	30 с	Предупреждает механика-водитель о заполнении зернового бункера. Опорожните зернобункер. Проверьте индикатор датчика заполнения зернового бункера и очистите по необходимости. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
22	Макс. наклон HillMaster™	желтый	Без повтора	Предупреждает механика-водителя, что блок HillMaster™ достиг положения максимального наклона. Максимальный наклон остается включенным до обнаружения машиной, что она работает на склонах с уклоном менее 15%. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
30	Низкий уровень топлива	желтый	10 минут	Предупреждает механика-водителя, что в топливном баке остается 11% топлива (приблизительно на один час работы). При необходимости долейте топливо. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Датчик влажности - низкая влажность	желтый	10 минут	Предупреждает механика-водителя, что показание датчика влажности падает ниже заданного значения. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Датчик влажности - высокая влажность	желтый	10 минут	Предупреждает механика-водителя, что показание датчика влажности выше заданного значения. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Датчик влажности - запись выключена	желтый	10 минут	Предупреждает механика-водителя, что датчик влажности выключен, но поток обнаруживается датчиком массового потока. Включите датчик влажности при необходимости. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
23	Разгрузочный шнек включен	желтый	30 с	Предупреждает механика-водителя о включении привода разгрузочного шнека. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
32	Отсутствуют/перегорели желтые проблесковые фонари слева	серый	Без повтора	Предупреждает механика-водителя об отсутствии или перегорании лампы левого желтого проблескового фонаря. При необходимости проверьте и замените лампу. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
32	Отсутствуют/перегорели желтые проблесковые фонари справа	серый	Без повтора	Предупреждает механика-водителя об отсутствии или перегорании лампы правого желтого проблескового фонаря. При необходимости проверьте и замените лампу. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
33	Зерновой бункер на 3/4 заполнен	серый	Без повтора	Предупреждает механика-водитель о заполнении зернового бункера на 3/4. Разгрузите зерновой бункер или продолжите уборку до заполнения зернового бункера. Проверьте индикатор датчика заполнения зернового бункера на 3/4 и очистите по необходимости. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
34	Сервисное освещение двигателя включено	серый	60 минут	Предупреждает механика-водителя о включении сервисного освещения двигателя. Выключите сервисное освещение двигателя. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
34	Сервисное освещение дверей "крыло чайки" включено	серый	60 минут	Предупреждает механика-водителя о включении сервисного освещения дверей “крыло чайки”. Выключите сервисное освещение дверей “крыло чайки”. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
34	Переключатель сервисного освещения зерноочистки в положении ВКЛ	серый	60 минут	Предупреждает механика-водителя о включении сервисного освещения зерноочистки. Выключите сервисное освещение зерноочистки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
35	Разгрузочный шнек выдвинут	серый	Без повтора	Предупреждает механика-водителя о выдвижении разгрузочного шнека. Установите разгрузочный шнек в положение для хранения при необходимости. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.

Уставки:
Номер пиктограммы	Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
36	Уставка угла лопастей измельчителя не достигнута	серый	Без повтора	Предупреждает механика-водителя, что уставка угла лопастей измельчителя не достигнута. Остановите двигатель и проверьте лопасти измельчителя на отсутствие забивания. При необходимости выполните повторную калибровку лопаток. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
5	Не достигнута уставка частоты вращения очистного вентилятора	серый	Без повтора	Предупреждает механика-водителя, что не достигнута уставка частоты вращения очистного вентилятора. Остановите двигатель, проверьте очистной вентилятор на отсутствие забивания и проверьте приводы. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
39	Не достигнута уставка открытия колосового решета	серый	Без повтора	Предупреждает механика-водителя, что уставка открытия колосового решета не достигнута. Остановите двигатель и проверьте колосовое решето на отсутствие забивания. При необходимости выполните повторную калибровку решета первой очистки. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
40	Не достигнута уставка открытия решета	серый	Без повтора	Предупреждает механика-водителя, что уставка открытия решета не достигнута. Остановите двигатель и проверьте решето на отсутствие забивания. При необходимости выполните повторную калибровку решета. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
37	Не достигнута уставка зазора подбарабанья	серый	Без повтора	Предупреждает механика-водителя, что не достигнута уставка зазора подбарабанья. Остановите двигатель и проверьте сепаратор на отсутствие забивания. При необходимости выполните повторную калибровку подбарабанья. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
11	Уставка скорости барабана не достигнута	серый	Без повтора	Предупреждает механика-водителя, что не достигнута уставка скорости барабана. Остановите двигатель, проверьте сепаратор на отсутствие забивания и осмотрите приводы. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.

Прочее:
Номер пиктограммы	Название предупреждения	Цвет, обозначающий степень значимости предупреждения	Частота повторения	Информация о машине/решение
31	Датчик влажности не заполняется - камера не заполняется	желтый	Без повтора	Предупреждает механика-водителя, что камера влажности не заполняется. Остановите двигатель и проверьте датчик влажности на отсутствие забивания. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Плунжер датчика влажности - втянут	желтый	Без повтора	Предупреждает механика-водителя о втягивании плунжера датчика влажности в диагностическом режиме. Это позволяет проверьте датчик влажности на отсутствие забивания и повреждения. Выключите зажигание, чтобы переустановить датчик влажности. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Датчик влажности - осмотр плунжера	желтый	Без повтора	Предупреждает механика-водителя о необходимости осмотра плунжера. Остановите двигатель и проверьте плунжер датчика влажности на отсутствие неисправностей. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Датчик влажности - медленное перемещение плунжера	желтый	Без повтора	Предупреждает механика-водителя, что плунжер медленно выдвигается или втягивается. Остановите двигатель и проверьте плунжер датчика влажности на отсутствие неисправностей. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
31	Датчик влажности - мало места для записи	желтый	Без повтора	Предупреждает механика-водителя о нехватке доступной памяти датчика влажности. Сохраните полевые данные и сбросьте поля после сохранения данных. Если сообщение продолжает отображаться, следует обратиться к дилеру John Deere.
