Interruptor de activación/inversión de la unidad recolectora

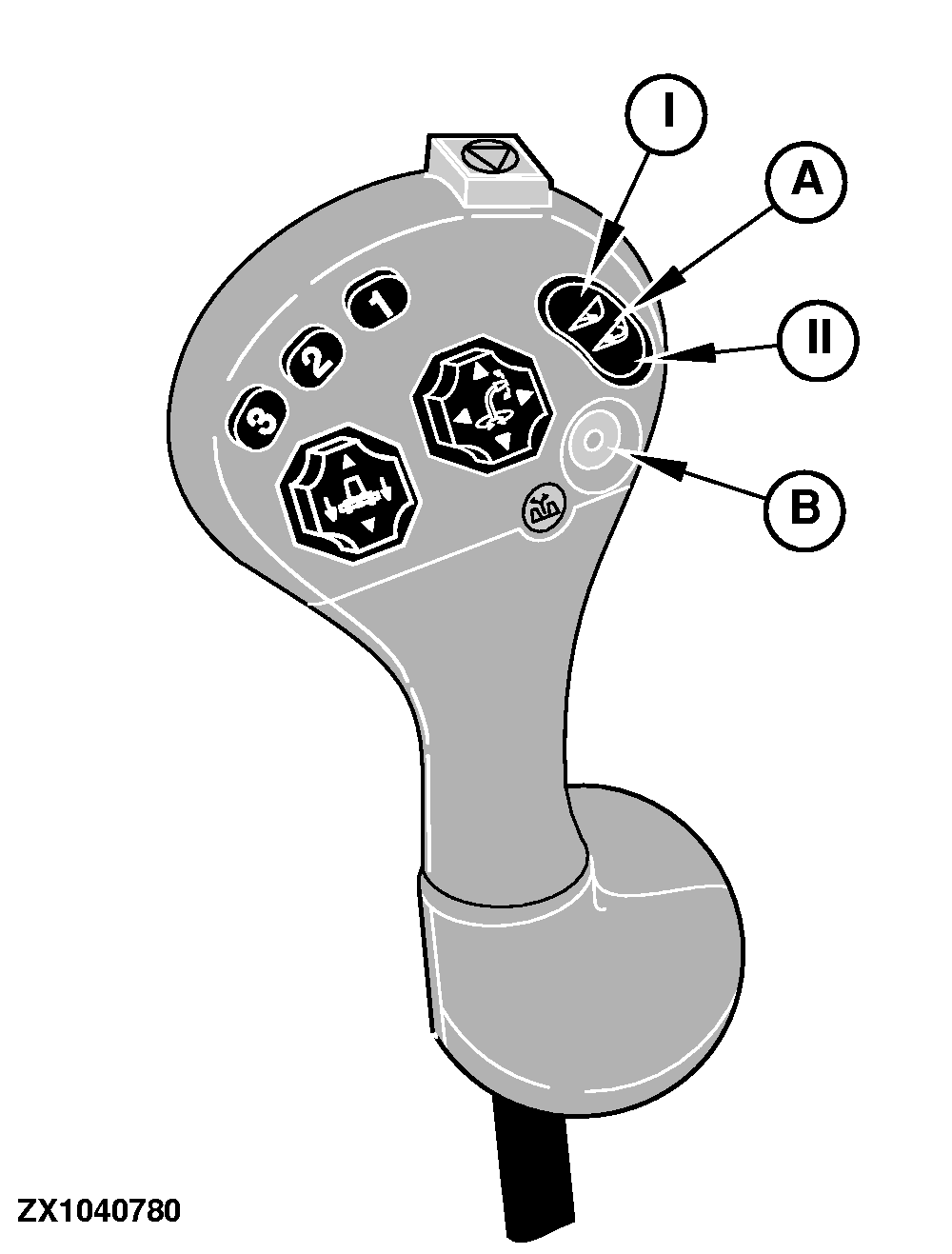

ZX1040780-UN-25JUL07

A - Interruptor de activación/inversión de la unidad recolectora

B - Botón de activación (amarillo, redondo)

I - Para activar los rodillos de alimentación y la unidad recolectora

II - Inversión de los rodillos de alimentación y de la unidad recolectora

La puesta en funcionamiento de los rodillos de alimentación, la unidad recolectora y los divisores de cosecha giratorios (opcional) sólo resulta posible con:

• El motor en funcionamiento
• El interruptor de seguridad en carretera en el modo de funcionamiento en campo
• La caja de los rodillos de alimentación cerrada
• El embrague principal activado (sólo para el funcionamiento en avance de los rodillos de alimentación)

Interruptor de funcionamiento (A)

• Para activar la rotación de los rodillos de alimentación y de la unidad recolectora hacia adelante, pulse dos veces el símbolo (I) en el interruptor (A).
• Para invertir los rodillos de alimentación, mantenga pulsado el símbolo (II) en el interruptor (A).
• Pulse tres veces el símbolo (II) en el interruptor (A) y mantenga pulsado para invertir los rodillos de alimentación y la unidad cosechadora sin que gire el cilindro picador. (Es necesario que el motor esté en marcha y el modo de campo activado).

ZX1040780-UN-25JUL07

A - Interruptor de activación/inversión de la unidad recolectora

B - Botón de activación (amarillo, redondo)

I - Para activar los rodillos de alimentación y la unidad recolectora

II - Inversión de los rodillos de alimentación y de la unidad recolectora

NOTA: La transmisión LOC y la transición de aceleración del motor se establecen bajo las direcciones del ingreso de datos ARC 121, SPF 128, SPF 129 y SPF 130. Consulte la sección "Procedimientos de calibración".

La función de activación suave de los rodillos de alimentación sólo resulta posible con:

• El motor en funcionamiento
• El embrague principal activado
• La función de activación suave de rodillos de alimentación activada mediante la dirección SPF 104, 2º dígito
• Los rodillos de alimentación invertidos durante al menos 3 segundos

Botón de activación (B)

• Después de la inversión, active la rotación de los rodillos de alimentación y de la unidad recolectora hacia adelante pulsando dos veces el símbolo (I) en el interruptor (A).
• Mantener pulsado el botón (B) durante 3 segundos después de la activación hacia adelante de los rodillos de alimentación para activar la función de activación suave del rodillo de alimentación.
• Cuando los rodillos de alimentación alcancen su velocidad máxima, se ha completado el proceso de activación suave de los rodillos de alimentación. Suelte el botón (B).

  IMPORTANTE: Si el régimen del motor se cambia en forma manual durante la activación suave de los rodillos de alimentación, el proceso se interrumpirá y el motor marchará según el ajuste manual realizado.

  NOTA: Si se suelta el botón (B) antes que los rodillos de alimentación alcancen su velocidad máxima, el procedimiento de activación suave de los rodillos de alimentación se anulará y no se podrá reiniciar hasta realizar un nuevo procedimiento de activación de inversión/avance de rodillos de alimentación.
