Feeder House Side Shields

CAUTION: Raise feeder house, lower safety stop, shut OFF engine, set parking brake and remove key.

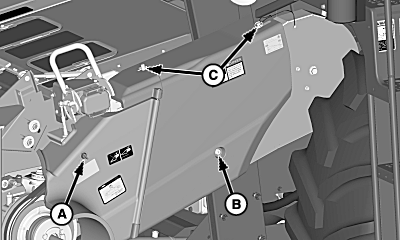

H90892
H90892-UN-26FEB08

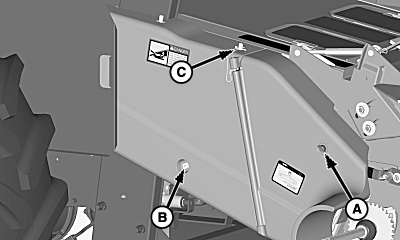

H90893
H90893-UN-27MAR08

A - Latch

B - Latch

C - Quick-Lock Pin

Feeder house shields have a front and rear shield. Turn latch (A) and swing front shield open for service.

Turn latch (B) and remove quick-lock pins (C) to remove rear shield.

OUO6075,0000002-19-20080307
