Discharge Beater Belt—Replacing

CAUTION: Shut OFF engine, set parking brake and remove key.

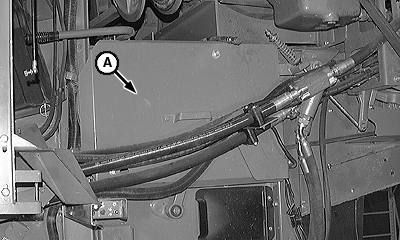

H51927
H51927-UN-04FEB99

A - Shield

Remove shield (A) from left-hand rear of machine.

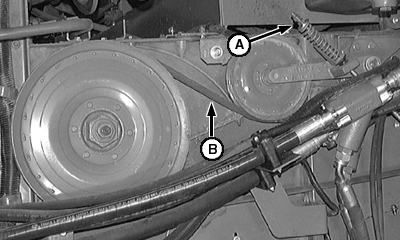

H51928
H51928-UN-02FEB99

A - Nut

B - Belt

Loosen spring tensioner nut (A) and remove belt (B).

Install replacement belt and adjust tensioner so washer is positioned between end of gauge and bottom of step.

OUO6075,0000757-19-20070423
