Chopper Belt—Replacing

CAUTION: Shut OFF engine, set parking brake and remove key.

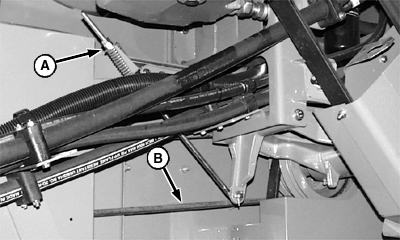

H54700
H54700-UN-07JUN99

A - Drive Belt Idler

B - Beater Belt

Remove tension on discharge beater drive belt idler (A). Remove beater belt (B) from chopper drive jackshaft sheave to allow removal of chopper belt.

H87258
H87258-UN-22JAN07

H89504
H89504-UN-08AUG07

A - Arm

B - Bracket

Pull arm (A) down, outward and up to release belt tension.

Lift and place arm in slot on bracket (B) to hold in detensioned position.

H72013
H72013-UN-30APR02

H71849
H71849-UN-30APR02

A - Latch

B - Shield

C - Pins

D - Quick-Lock Pin

E - Shield

F - Bracket

Release latch (A) and lift shield (B) over pins (C).

Remove pin (D) from shield (E) and remove shield from bracket (F).

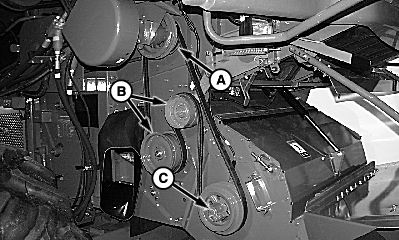

H72024
H72024-UN-30APR02

A - Sheave

B - Idlers

C - Sheave

Remove belt from sheave (A), idlers (B) and sheave (C).

Install replacement belt.

Remove rubber strap from arm, and move arm down and into slot to add belt tension.

Adjust belt idler tension until spring is positioned between end of gauge and bottom of step.

Reinstall shields and discharge beater belt. Adjust discharge beater drive belt idler tensioner until spring is positioned between end of gauge and bottom of step.

OUO6075,000088E-19-20070808
