Feeder House Fixed Speed Drive Belt—Replacing

CAUTION: Shut OFF engine, set parking brake and remove key.

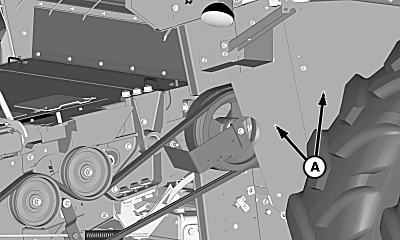

H90923
H90923-UN-28FEB08

A - Shields

Lower safety stop and remove left-hand feeder house shields.

Remove shields (A).

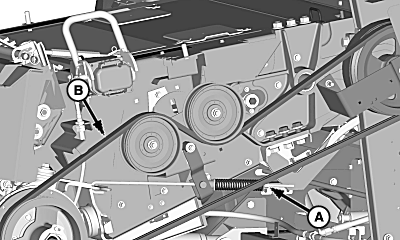

H90924
H90924-UN-28FEB08

A - Nuts

B - Drive Belt

Loosen nuts (A) to relieve tension on drive belt (B).

Remove drive belt from sheaves.

Install replacement drive belt and tighten nuts to position washer between end of gauge and bottom of step.

Swing bracket into position and retain with cap screw and nut.

Install feeder house shields previously removed.

OUO6075,000000F-19-20080307
