CommandTouch Multi-Speed Feeder House Drive Belt (9770 STS Option)—Adjusting

CAUTION: Shut OFF engine, set parking brake and remove key.

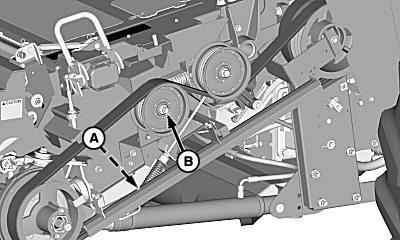

H90970
H90970-UN-05MAR08

A - Nuts

B - Idler Nut

Lower safety stop and remove left-hand feeder house shields.

Tighten nuts (A) to position washer between end of gauge and bottom of step.

NOTE: If gauge reaches end of tensioning, loosing idler nut (B) and move idler higher in slot. Tighten nuts to position washer between end of gauge and bottom of step.

Install feeder house shields previously removed.

OUO6075,0000018-19-20080527
