Chaffer or Sieve Indicator—Calibration

H69292
H69292-UN-16JUL01

H54525
H54525-UN-01APR99

H93020
H93020-UN-22OCT08

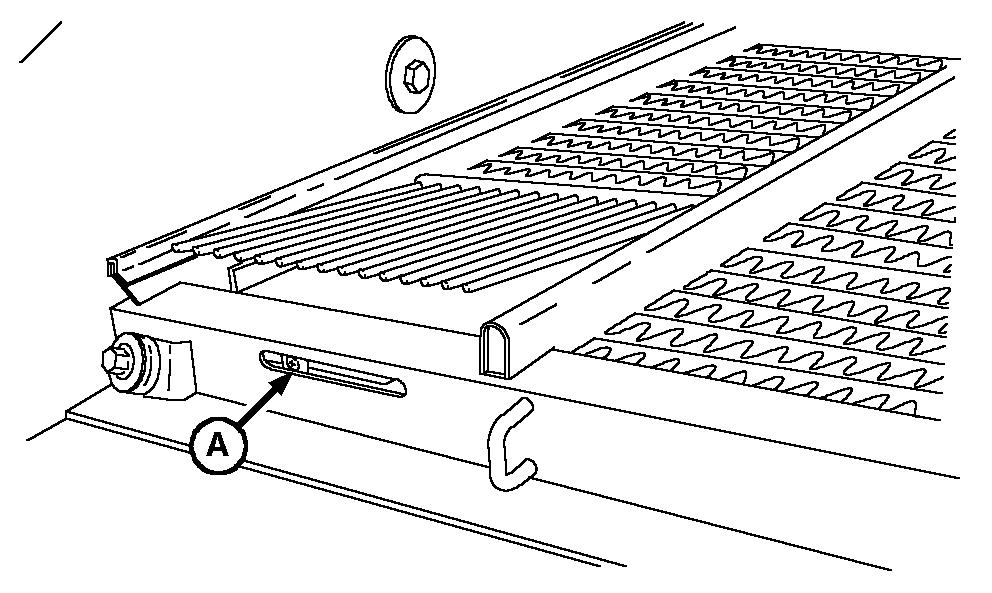

A - Set Screw

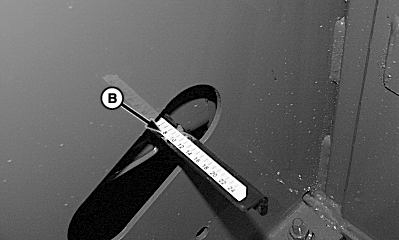

B - Gauge 8 mm (5/16 in.)

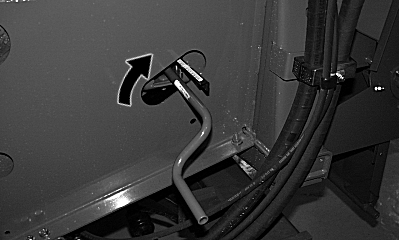

Using adjusting tool to close chaffer completely.

Loosen set screw (A) at left-hand rear corner of chaffer (opening in chaffer frame). Open chaffer slowly until opening measures approximately 8 mm (5/16 in.).

Slide opening gauge in or out until gauge reads 8 mm (5/16 in) (C) from side sheet. Tighten set screw at the rear of chaffer.

This procedure to also used to calibrate the sieve.

OUO6075,000021D-19-20081022
