High Speed High Capacity Feed Accelerator (Optional)—Changing To Slow Speed

NOTE: When changing separator speeds make sure to cycle power ON and OFF. Combine will now recognize the new speed range.

H74782
H74782-UN-14JAN03

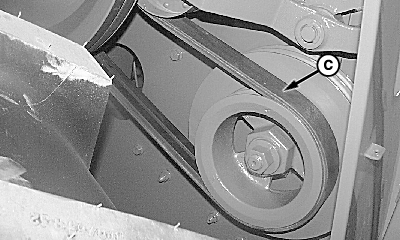

H75088
H75088-UN-07FEB03

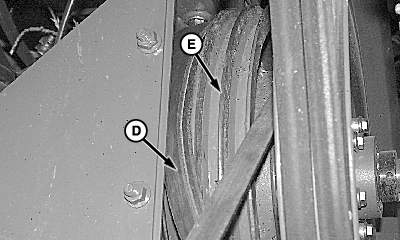

H75076
H75076-UN-06FEB03

A - Lever

B - Notch in Bracket

C - Belt

D - Belt

E - Upper Sheave

To change feed accelerator speed to low speed position:

  • Remove belt tension by pushing lever (A) up and out from notch in bracket (B).
  • Remove belt (C) from lower sheave and let belt hang freely from upper sheave.
  • NOTE: Belt may need to be twisted to fit between upper sheave and side sheet.
    Remove belt (D) from upper sheave (E) and move to inside sheave for low speed.
  • Install belt (C) on inner sheave groove on lower sheave.
  • Push lever up and into notch in bracket to reset belt tension.

OUO6075,0000748-19-20070716
