Chopper Jackshaft Belt—Replacing

CAUTION: Shut OFF engine, set parking brake and remove key.

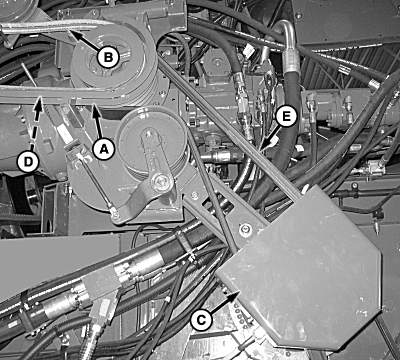

H86566
H86566-UN-12SEP06

A - Belt Trap

B - Unloading Auger Drive Belt

C - Shield

D - Lock Nuts

E - Chopper Jackshaft Belt

Remove belt trap (A), unloading auger drive belt (B) and shield (C).

Loosen lock nuts (D) to relieve tension on chopper jackshaft belt (E).

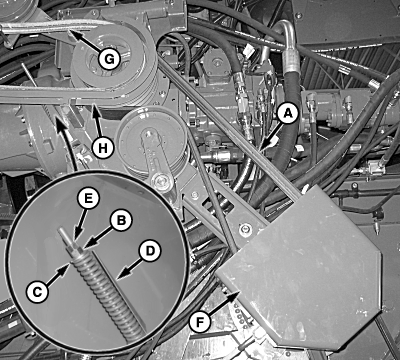

H86567
H86567-UN-12SEP06

A - Chopper Jackshaft Belt

B - Nut

C - Washer

D - Gauge

E - Lock Nut

F - Shield

G - Unloading Auger Drive Belt

H - Belt Trap

Install replacement chopper jackshaft belt (A).

Tighten nut (B) until washer (C) is positioned between end of gauge (D) and bottom of step. Tighten lock nut (E).

Install shield (F), unloading auger drive belt (G) and belt trap (H).

OUO6075,0000891-19-20070423
