A cséplődob variátorhajtás hézag beállítása

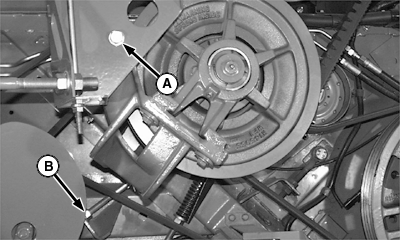

H61193-UN-04OCT99

A - Csavar

B - Anyák

Állítsa a cséplődobtárcsát közel a köztestárcsákhoz.

VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

Lazítsa meg az (A) csavart.

A (B) anyákkal állítsa be a 6 mm-es (1/4 in.) hézagot.

FONTOS: Ha a tárcsa hézag több mint 8 mm (5/16-in.) az már határolja a tárcsa útját. Ha az adott (alacsony vagy magas) sebességtartomány felső részében üzemeltet, az alábbi problémák jelentkezhetnek:

• Szíj meghibásodás
• Szíj szakadás
• Csapágy hiba
• Tengely meghibásodás

Ha a tárcsa hézag kevesebb mint 4 mm (3/16 in.), ez határolja a nyomaték érzékelést. Ha az adott (alacsony vagy magas) sebességtartomány alsó részében üzemeltet, az alábbi problémák jelentkezhetnek:

• Szíj meghibásodás
• Szíj csúszás (égés)

Húzza meg az (A) csavarokat.
