Felhordó felsőtengely kaparó beállítás

VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

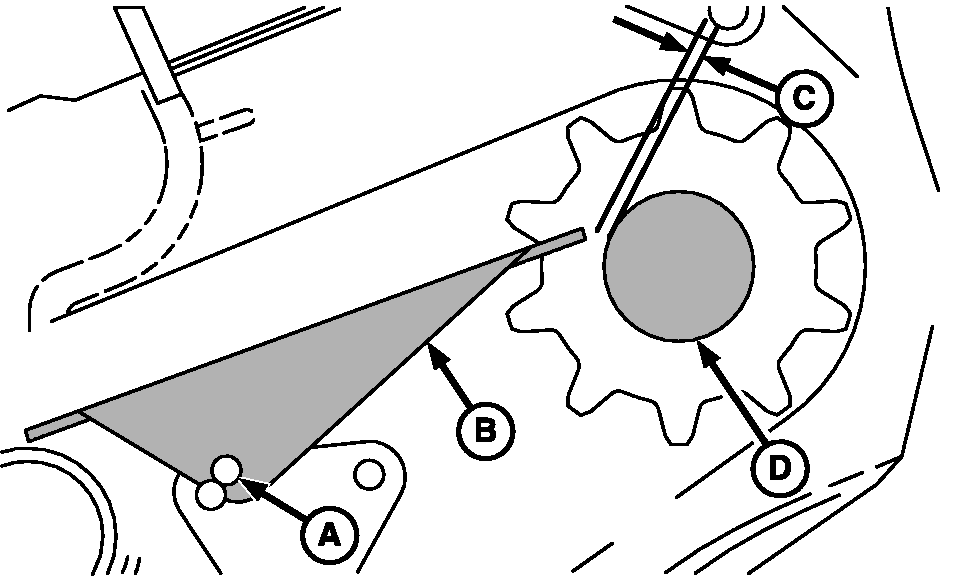

H59570-UN-18AUG99

A - Csavarok

B - Kaparó

C - Méret: 3 mm (1/8 in.)

D - Felső tengely

Ha az anyag rátekeredik a felső tengelyre, állítsa be az alábbiak szerint a kaparót:

Szerelje le a felső felhordó-ajtót (fedelet).

Lazítsa meg az (A) anyákat, és állítsa a (B) kaparót 3 mm-re (1/8 in.) (C) a felső (D) tengelytől.

Tétel	Mérés	Specifikáció
A kaparó elhelyezkedése	Távolság	3 mm (1/8 in.)

Húzza meg az (A) csavarokat, és szerelje vissza a felhordó felső nyílásfedelet.
