A szalmaszecskázó üzemeltetése
VIGYÁZAT: Mielőtt ki- vagy bekapcsolná a szecskázót,
kapcsoljon ki minden hajtást, állítsa le a motort,
s várjon míg a forgó, mozgó alkatrészek
leállnak.

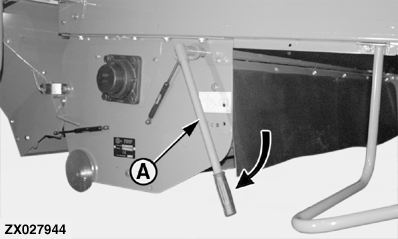

ZX027944-UN-16MAY02

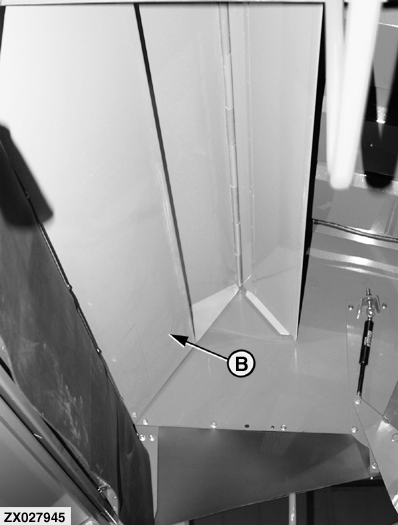

ZX027945-UN-16MAY02
A - Kar
B - Terelőlapát tartólemez
Mielőtt bekapcsolja, az (A) karral állítsa a (B) terelő-lemezt szecskázó állásba.

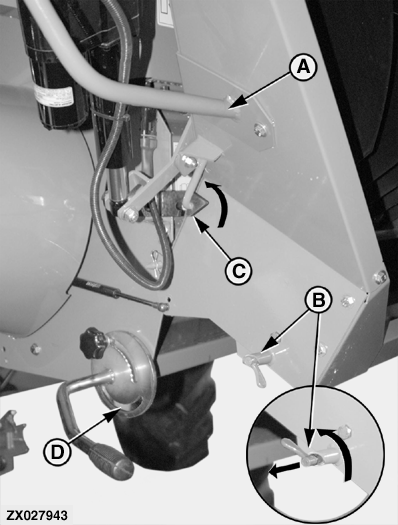

ZX027943-UN-16MAY02
Szalmaszecskázó terelőlapát tartólemez - Tárolási helyzet

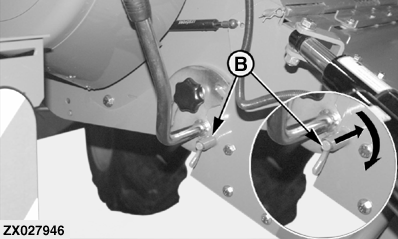

ZX027946-UN-16MAY02
Szalmaszecskázó terelőlapát tartólemez - Munkahelyzet
A - Szalmarázó terelőlemez
B - Zár
C - Zár
D - Kivágás a tárcsán
Állítsa a szalmaszecskázó terelőlemezt (A) munkahelyzetbe a következők szerint:-
Húzz ki a (B) reteszt és fordítsa el 180°-kal mindkét oldalon
-
Nyomja meg a (A) szalmaszecskázó terelőlapát tartólemezt, amíg a (C) retesz mindkét oldalon ki nem old.
-
Lassan süllyessze le az (A) terelőlemezt, míg a (B) retesz be nem akad a tárcsán lévő (D) kivágásba. Forgassa el a (B) reteszt, hogy bekapcsolódjon.
FONTOS: Ügyeljen arra, hogy a (B) retesz stabilan beakadjon a tárcsa (D) kivágásába, különben nem lehet a szalmaterelő magasságát beállítani.

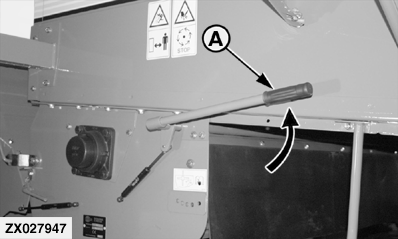

ZX027947-UN-16MAY02
A - Kar
Mielőtt kikapcsolja a szecskázót, állítsa a terelőlemezt az (A) karral “rendrakás” pozícióba.A burkolatot leszerelése

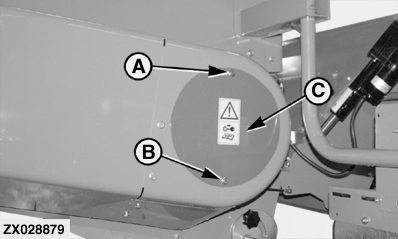

ZX028879-UN-16MAY02
A - Rögzítőcsavarok
B - Rögzítőcsavarok
C - Burkolat
VIGYÁZAT: Mielőtt ki- vagy bekapcsolná a szecskázót,
kapcsoljon ki minden hajtást, állítsa le a motort,
s várjon míg a forgó, mozgó alkatrészek
leállnak.
Távolítsa el a felső csavart (A). Lazítsa meg az alsó (B) csavart, forgassa el a (C) fedelet és vegye le.
Az ujjas kuplung ki- bekapcsolása

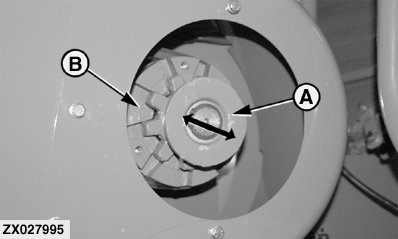

ZX027995-UN-16MAY02
Az ujjas kuplung ki- bekapcsolása
A - Perem
B - Ujjas kuplung
- A szecskázó bekapcsolásához, tolja be az (A) peremet, ezzel összekapcsolja az (B) ujjas kuplungot.
- A szecskázó bekapcsolásához,húzza ki az (A) peremet, amivel kikapcsolja a (B) ujjas kuplungot.
Szerelje vissza a kuplung fedelét.
|
