Szalmaszecskázó terelőlapátok beállítása

ZX028004-UN-16MAY02

ZX028005-UN-16MAY02

ZX027922-UN-16MAY02

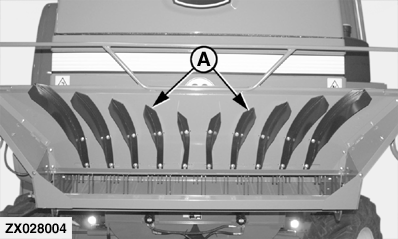

A - Terelőlapátok

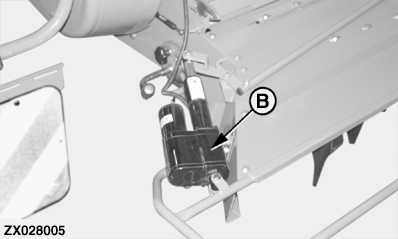

B - Elektromos motor

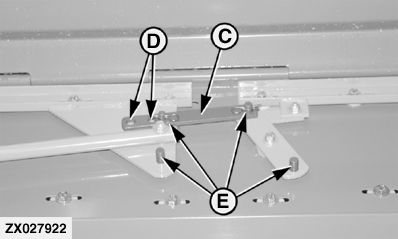

C - Kar

D - Furatok

E - Forgócsapok

Ha oldalszél fúj, állítsa úgy a terelőket, hogy az ellensúlyozza a szél hatását, és a levágatlan növényre ne kerüljön szalmaszecska. Ez csak természetesen egyirányú vágás mellett megoldás.

A (B) motor segítségével központilag állíthatók az (A) terelők. Az állítást a fülkéből lehet elvégezni.

A jobb oldali terelőlapátok finom beállítására a lapátműködtető rendszer egy (D) furatokkal ellátott (C) összekötő rúddal rendelkezik, hogy csatlakoztatható legyen a többi (E) forgáscsaphoz. Változtassa meg a (C) rúd bekötését a jobb oldali terelőlapátok állításához.
