A leválasztó rostélyt beállítása

ZX1037781-UN-02MAY07

ZX1037782-UN-02MAY07

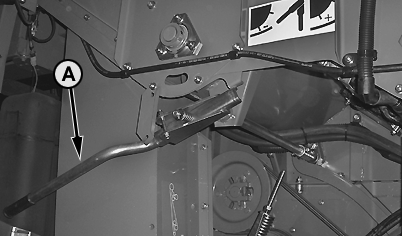

A - Cséplőrostély beállító kar, keskeny

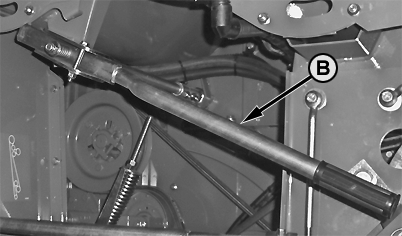

B - Cséplőrostély beállító kar, széles

A leválasztó rotor alatti cséplőrostélynak két állása van.

Ha a beállító kar az A-val jelölt állásban van, a cséplőrostély keskeny helyzetben van.

Ha a beállító kar a B-vel jelölt állásban van, a cséplőrostély széles helyzetben van.

A cséplőrostély beállításához húzza el a géptől az állítókart (A) és húzza azt kifelé a rögzített állásából (a rugóerő ellenében), majd mozdítsa a kart a másik helyzetébe.
