Automata pótkocsi vonófej (opció)

Közlekedés vontatmány nélkül

FONTOS: Ha vontatmány nélkül közlekedik, az automata pótkocsi vonófejet mindig zárja le.

Vontatmány csatlakoztatása

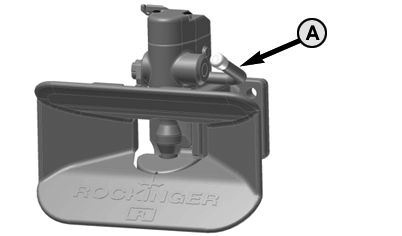

ZX1037792-UN-04SEP07

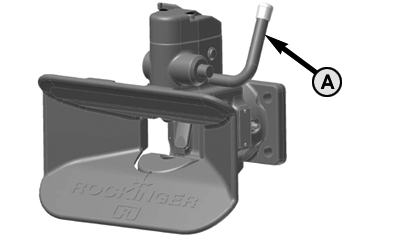

ZX1037793-UN-04SEP07

A - Vezérlőkar

Tolja a kart (A) teljesen fel, amíg megy.

FONTOS: A vágóasztal szállító kocsi vonórúdjának a vonófej közepéhez kell kapcsolódnia.

Állítsa be a vonószemet a kapcsolási pont magasságának megfelelően, majd tolasson hátra a kombájnnal, hogy a vonófej automatikusan bekapcsolódjon.

Kösse be a helyzetjelző lámpa csatlakozóját.

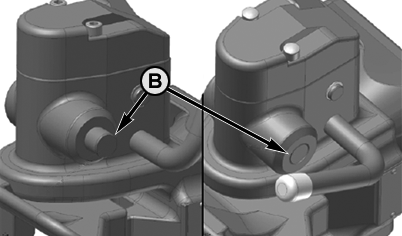

ZX1037794-UN-04SEP07

B - Jelző csap

A vágóasztal szállító kocsi összekapcsolódását követően ellenőrizze a vonócsap helyes rögzítését.

VIGYÁZAT: A jelző csapnak (B) nem szabad kinyúlnia a házból, ha a vontatmány megfelelően csatlakozott a vonófejhez.
