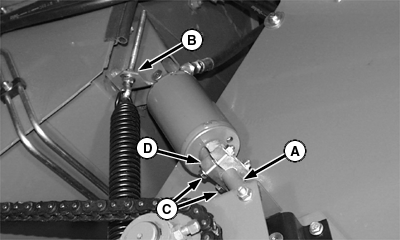

Az ürítőcsiga hajtás bekapcsoló munkahenger

H61370-UN-05OCT99

A - Ragasztószalag

B - Anya

C - Csavarok

D - Állj

Az ütköző beállítás:

VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

A munkahenger száron egy ragasztószalaggal jelölje meg a (A) pillanatnyi pozíciót.

Lazítsa meg a (B) anyát, hogy a rugó feszítése megszűnjön.

Lazítsa meg a (C) csavarokat, és csúsztassa a (D) ütközőt a munkahenger felé 13 mm-re (1/2 in.).

Húzza meg a (C) csavarokat.

Húzza vissza az anyát (B) az eredeti helyzetbe.

MEGJEGYZÉS: Ha új szíjat szerel fel, állítsa vissza az ütközőt eredeti helyzetébe (a munkahenger legyen teljesen visszahúzott helyzetben és az ütköző feküdjön fel a munkahenger házon).
