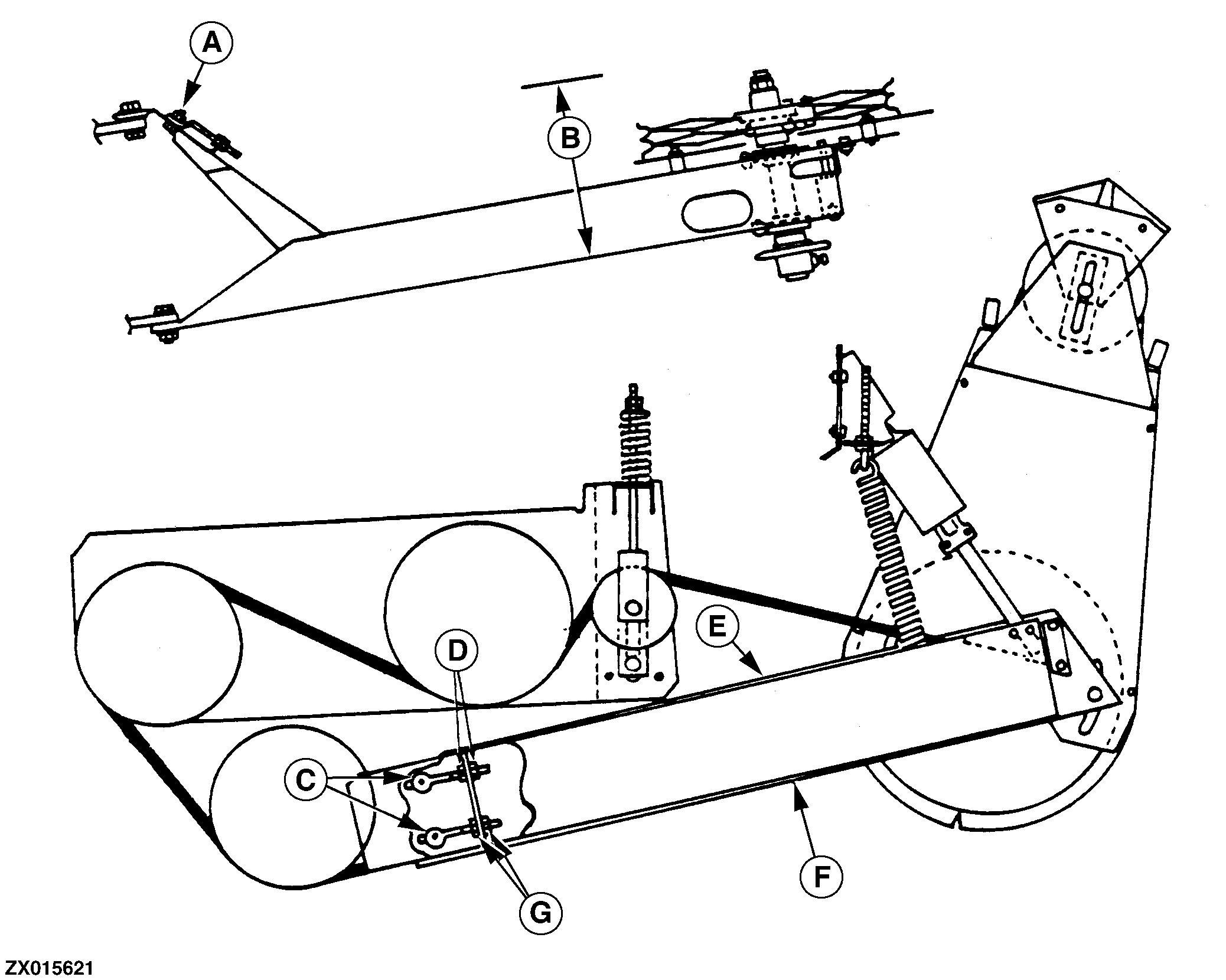

Az ürítőcsiga hajtásának vonalba állítása

ZX015621-UN-14SEP98

A - Anyák

B - 657 mm (2.15 ft)

C - Csavarok

D - Állító anyák

E - A kar felső része

F - A kar alsó része

G - Állító anyák

VIGYÁZAT: Állítsa le a motort, vegye ki a kulcsot.

Lazítsa meg az (A) anyákat.

Lazítsa meg a (D) anyákat, és állítsa a két (C) csavart míg az (E) kar felső része 657 mm-re (2.15 ft) (B) nem lesz az oldallemeztől. Húzza meg a (D) anyákat.

Ellenőrizze a 657 mm-es (2.15 ft) méretet, a kar (F) alja és az oldallemez között. Állítsa be a (G) anyákkal.
