pelyvaterítő munka/tárolási helyzetei

Tárolási helyzet

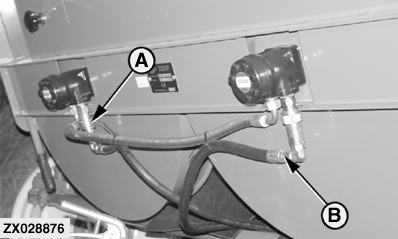

ZX028876-UN-16MAY02

A - Nyomóági tömlő

B - Visszatérő ági tömlő

1. Kösse le az (A) és (B) hidraulika tömlőket a pelyvaterítő motorokról.

   A pelyvaterítő csatlakozóira szereljen védősapkát, hogy szennyeződés ne kerüljön a rendszerbe.

   FONTOS: Kösse össze a hidraulikus vezetékek végeit. Így a pelyvaterítő ki van iktatva. Rögzítse a tömlőket úgy, hogy azok munka közben meg ne sérüljenek.

2.

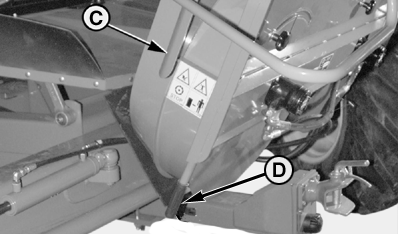

   ZX1038278-UN-12AUG08

   A pelyvaterítő munkahelyzetben

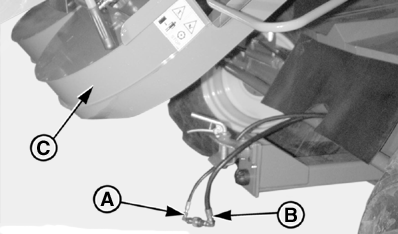

   ZX1038280-UN-13AUG08

   A pelyvaterítő tárolási helyzetben

   A - Nyomóági tömlő

   B - Visszatérő ági tömlő

   C - Pelyvaterítő váza

   D - Kar

   Kösse össze a hidraulikus vezetékek (A) és (B) végeit egymáshoz. Rögzítse a vezetékeket a tartóhoz, vagy a hátsó hídhoz, ahol nem sérülhetnek meg munka közben.

---




3. Húzza hátra a (D) fogantyúval a (C) pelyvaterítő vázát.

Munkahelyzet

A pelyvaterítő munkahelyzetbe állítását a következők szerint végezze:

1.
   ZX1038278-UN-12AUG08

   C - Pelyvaterítő váza

   D - Kar

   Nyomja előre a (D) fogantyúval a (C) pelyvaterítő vázát.

---




2.
   ZX028876-UN-16MAY02

   A - Nyomóági tömlő

   B - Visszatérő ági tömlő

   Csatlakoztassa az (A) és (B) hidraulika tömlőket a pelyvaterítő motorokhoz.

---
