Kijelző navigációs elrendezések

H95608-UN-30APR10

Infotainment (A) 1

Diagnosztika és kalibrálás (B)

Kombájn fő (F)

Betakarítási információk (G) 2

Kombájn beállítás (H)

Vágóasztal beállítás (I) 3

Motor információk (J)

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

Infotainment

H95613-UN-04MAR10

Infotainment (A) 1
Ikon (F)	Ikon (J)
Kombájn főképernyő	Mély
	Közép
	Magas
	Elől/Hátul
	Kiegyensúlyozás
	Hangszín—Kézi

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

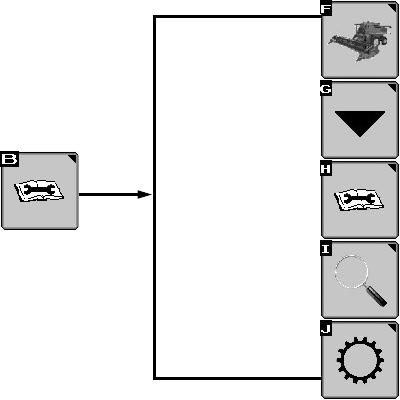

Diagnosztika és kalibrálás

H95605-UN-05MAR10

Diagnosztika és kalibrálás (B)
Ikon (F)	Ikon (G)	Ikon (H)
Kombájn főképernyő	Kalibrációk	Diagnosztikai jelzések
Ikon (I)	Ikon (J) 4
Speciális ellenőrzések	Vontatás üzemmód beállítása

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

Kombájn főképernyő

MEGJEGYZÉS:

H95612-UN-30APR10

Kombájn fő (F)
Ikon (A)	Infotainment 1
Ikon (B)	Diagnosztika és kalibrálás
Ikon (F)	Kombájn főképernyő
Ikon (G)	Betakarítási információk:2
Ikon (H)	Kombájn beállítás
Ikon (I)	Vágóasztal beállítás 3
Ikon (J)	Motorinformáció

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

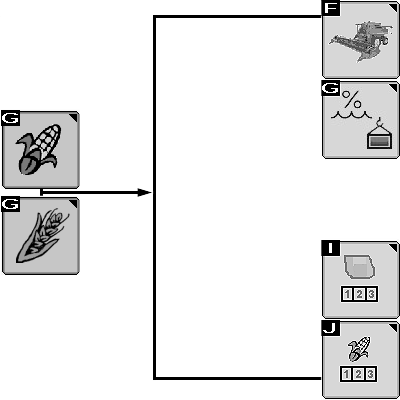

Betakarítási információk

H95601-UN-04OCT10

Betakarítási információk (G) 2
Ikon (F)	Ikon (G)	Ikon (H) 5
Kombájn főképernyő	Hozam információk	Termelékenységi információk
	Nedvesség információk	Súly és nedvesség információk
	Vágási szélesség/sor módosítás6	Összhektár számláló
Ikon (I)7	Ikon (J)7
Táblaösszesítés	Terményösszesítés

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

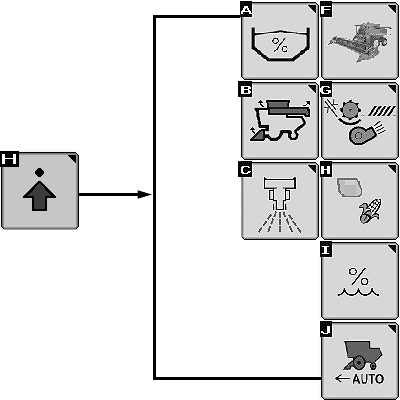

Kombájn beállítás

H95602-UN-04MAR10

Kombájn beállítás (H)
Ikon (A)	Ikon (B)	Ikon (C)	Ikon (F)
Magtartály szint beállítás	Behajtási funkció beállításai8	Maradványkezelés beállításai9	Kombájn főképernyő
Ikon (G)	Ikon (H)	Ikon (I)	Ikon (J)
Automata kombájn állítás beállítása	Termény beállítása10	Nedvesség riasztás	Harvest Smart terhelés beállítása 11
	Magméret beállítása	Nedvesség korrekció (eltolás)
	Szemveszteség kalibrálás	Hozam egységek

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

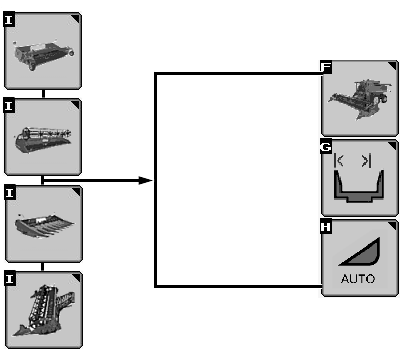

Adapter beállítás

H95603-UN-30APR10

Vágóasztal beállítás (I) 3
Ikon (F)	Ikon (G) 3
Kombájn főképernyő	Vágóasztal szélesség beállítás
	Vágószerkezet üzemóra
	Rögzítés leállítási magasság
Ikon (H)
Automatikus vágóasztal-magasság módok

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.

Motorinformáció

H95604-UN-04MAR10

Motor információk (J)
Ikon (F)	Ikon (G)
Kombájn főképernyő	Jármű/cséplő üzemóra
	Teljesítmény mérő
	Kipufogószűrő tisztítás 12

A következő képernyőre lépéshez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt ikon. A képernyőn történő navigálással kapcsolatos további információkat, lásd alább.
