Hozam kalibrálás

FONTOS:

H94478-UN-31MAR10

Diagnosztikai ikon

H94928-UN-11OCT10

A - Kalibráció ikon

B - Kalibrációs menü

C - Bevitel/elfogadás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a diagnosztika ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kalibrálás ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amint kijelölésre került a kalibrálás menü (B).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a Hozam.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a bead/elfogad ikon (C).

MEGJEGYZÉS:

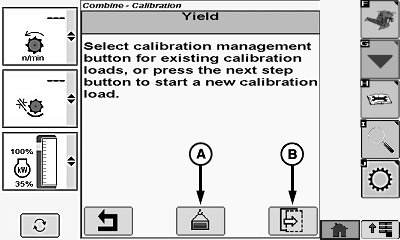

H96031-UN-05OCT10

A - Kalibrációkezelés ikon

B - Következő oldal ikon

A rádió beállítások eléréséhez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a következő oldal ikon (B):

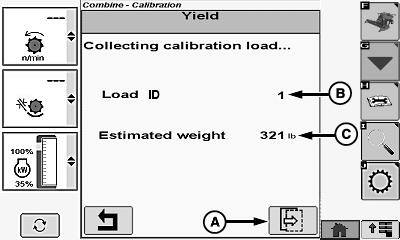

H96032-UN-05OCT10

A - Következő oldal ikon

B - Rakomány azonosítás

C - Becsült tömeg

• Rakomány azonosító (B) - a jelenlegi rakományazonosító-számot mutatja a kalibrálás során.
• MEGJEGYZÉS: Az elfogadható kalibráláshoz mintegy 1360 kg (3000 lb) terményt kell betakarítani.
  Becsült tömeg (B) - a rakomány kalibrálatlan tömegét jelzi, a tömegáramlás rendszer által a kalibrálás során begyűjtött adatok alapján.

Valós tömeg értékek frissítése:

• MEGJEGYZÉS:

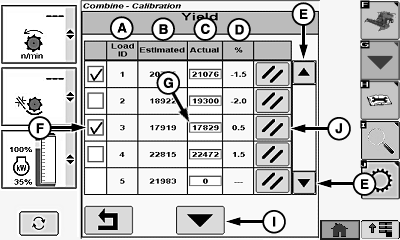

  H96033-UN-05OCT10

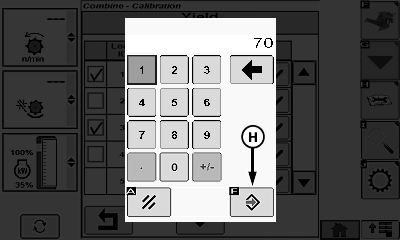

  H96034-UN-05OCT10

  A - Rakomány azonosítás

  B - Becsült tömeg

  C - Valós tömeg

  D - Százalékos súlyozás

  E - Fel/le nyíl ikonok

  F - Kalibrálás választómező

  G - Valós tömeg menü

  H - Bevitel/elfogadás ikon

  I - Kalibráció ikon

  J - Törlés ikonja

  13 rakományazonosító számot lehet tárolni, mielőtt megtelne a memória és törölni kell egy rakományazonosító számot.
  Rakományazonosító (A) - az előző rakományazonosító számokat mutatja, tájékoztatásként.
• Becsült tömeg (B) - a rakomány kalibrálatlan tömegét jelzi, a tömegáramlás rendszer által a kalibrálás során begyűjtött adatok alapján.
• Valós tömeg (C) - a rakomány kezelő által beírt tömege.
• Százalékos súlyozás (D) - a becsült és a valós tömeg százalékos eltérését mutatja.

  Képlet:
  % Hiba	=	Becsült tömeg (mínusz —) Valós mért tömeg ÷ Valós mért tömeg	X	Százalékos súlyozás
  Példa:
  (0,5%)	=	(17919 — 17829) ÷ (17829)	X	(100%)

• Fel/Le nyíl ikonok (E) - a listában ezekkel léptethet, a kívánt rakományazonosító kiválasztásához.

MEGJEGYZÉS: A jelölőnégyzet addig nem aktív, amíg a kezelő nem írja be a valós mért tömeget.

• Korlátozott pontosság - nem került végrehajtásra kalibrálás. A rendszer az alapértelmezésként rögzített belső kalibrációs értéket használja, amely nem módosítható.
• Közepes pontosság - a felhasználó 1-3 rakományt gyűjtött be és választott ki a kalibráláshoz. A rendszer ezek alapján korrigálja a belső kalibrációs értéket.
• Legmagasabb pontosság - a felhasználó négy rakományt gyűjtött be és választott ki a kalibráláshoz. A rendszer ezek alapján korrigálja a belső kalibrációs értéket. Legfeljebb 13 rakomány engedélyezett. MEGJEGYZÉS: 13 rakományazonosító számot lehet tárolni, mielőtt megtelne a memória és törölni kell egy rakományazonosító számot.


Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt kalibrációs mező (F).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt valós tömeg menü (G).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerülnek a kívánt számok.

MEGJEGYZÉS: Ismételje meg az eljárást addig, amíg a mért valós tömeg értéke kijelzésre nem kerül.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a bead/elfogad ikon (H).

MEGJEGYZÉS: A hozam és kalibrálási értékek frissítéséhez a kalibrálás ikon kijelölt állapotban kell legyen. A visszalép/visszavon ikon kijelölése esetén az értékek nem kerülnek tárolásra vagy frissítésre.

A hozam kalibrálási értékek frissítéséhez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kalibrálás ikon (I).

Rakományazonosító és hozam értékek törlése:

MEGJEGYZÉS: 13 rakományazonosító számot lehet tárolni, mielőtt megtelne a memória és törölni kell egy rakományazonosító számot.

Érintse meg vagy nyomja meg a megerősítés gombot amikor kijelölésre kerültek a fel/le nyíl gombok, így görgetheti a listát a kívánt rakományazonosító eléréséig.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kívánt Rakományazonosító törlés ikon (J).
