Diagnosztikai és kalibrálási képernyők


Kalibrálások

MEGJEGYZÉS:

H94478
H94478-UN-31MAR10

Diagnosztikai ikon

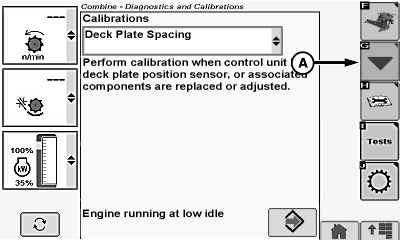

H94638
H94638-UN-05OCT10

Kalibrációk

A kalibrálásokat a kijelzőn megjelenő utasítások szerint végezze el. A kezelő kiválasztja a kalibrációt és kiemeli a kalibrációs ikont, ami végigvezeti az eljáráson.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a diagnosztika ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kalibrálás ikon (A).

  • A kalibrációk felsorolásához nézze meg a Mikor kell kalibrálni? címszót, a Kalibrációs eljárások fejezetben.

Diagnosztikai kijelzések

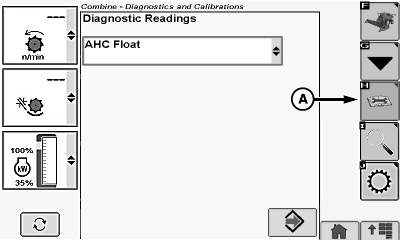

H94639
H94639-UN-05OCT10

Diagnosztikai kijelzések

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a diagnosztika kiolvasása ikon (A).

  • Diagnosztikai kijelzések - további információkkal szolgálnak a gép alrendszereit tekintve a hibakeresés megkönnyítésére. A kijelző összegyűjti az adatokat a diagnosztikai címekből és az összegyűjtött információt egy oldalon láthatók.

Speciális ellenőrzések:

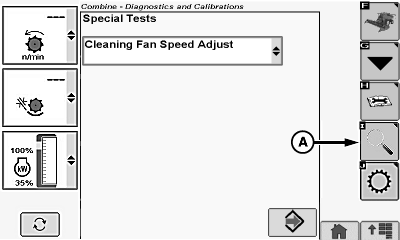

H94640
H94640-UN-05OCT10

Speciális ellenőrzések

MEGJEGYZÉS: Lehet, hogy a szelelőventilátor fordulatszám beállításának speciális ellenőrzése nem végezhető el megfelelően, ha a ventilátor lassító készlet be van építve.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a speciális ellenőrzések ikon (A).

  • Diagnosztikai speciális ellenőrzések - segítenek minimalizálni a diagnosztizálás időszükségletét azzal, hogy végigvezetik a kezelőt vagy a szerelőt egy speciális eljáráson. A gép automatikusan elvégzi az ellenőrzéseket, ahogy a kezelőt végigvezeti a speciális teszteken.

Vontatás üzemmód beállítása1:

FONTOS:

H94941
H94941-UN-05OCT10

Ne vontassa a kombájnt, csak elkerülhetetlen esetekben és rövid távon, legfeljebb 8 km/h (5 mph) sebességgel. További információkat a Gép vontatása címszó alatt, a Szállítás fejezetben találhat.

MEGJEGYZÉS: A Vontatási mód beállításával lehetőséget biztosíthat a kezelő részére, hogy vészhelyzeti üzemmódban kiválassza a következőket.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a vontatás mód beállítása (A) ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt mező.

  • Kombájn üresbe váltás mező (B) - a gépet semleges állásba váltja.
  • Rögzítőfék kiengedése mező - lehetőséget biztosít a kezelő részére a rögzítőfék kiengedésére. MEGJEGYZÉS: A gép vontatása előtt ki kell engedni a rögzítőféket a kartámlán lévő rögzítőfék gomb lenyomásával.

A mezőben egy jelölőjel látható, jelezve az adott elem kiválasztását.

1 A képernyő csak a ProDrive és nyomógombos váltóval szerelt gépeken jelenik meg.

ZX08994,00005FA-35-20110225
