Diagnosztikai kijelzések, névjegy, kijelző ellenőrzések

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95849-UN-31MAR10

Kijelző
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kijelző beállításai ikon.

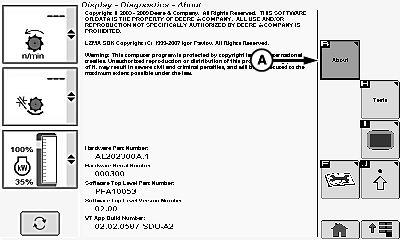

Tájékoztató menü:

H95747-UN-05OCT10

A - Névjegy menü ikon

A képernyőn az alábbi információk jelennek meg:

• Copyright információk
• Szoftver és hardver információk
  • Hardver cikkszám
  • Hardver sorozatszám
  • Szoftver cikkszám
  • Szoftver verziószám
  • Alkalmazás kibocsátási szám

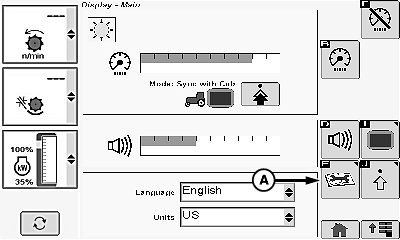

Kijelző tesztek:

H95748-UN-05OCT10

A - Ellenőrzések ikon

B - Kijelző színteszt ikon

C - Érintőképernyő teszt ikon

D - Érintőképernyő kalibrálás ikon

Kijelző színteszt:

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a színteszt ikon (A).

• Megjeleníti a képernyő színtesztjét (piros, kék és zöld színben megjelenő ábra).
• Ha nem látszanak a tesztszínek, forduljon a John Deere márkakereskedőhöz.

Érintőképernyő próba:

MEGJEGYZÉS: Csak érintőképernyővel felszerelt gépeken működik.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az érintőképernyő ellenőrzése ikon (C).

• A teszt lehetőséget biztosít a képernyőn jelentkező pixelhibák felderítésére.
  1. A képernyő megérintésekor egy céltábla jelenik meg a megérintett területen.
  2. Folytassa a képernyő érintését a pixelhiba-gyanús terület körül és figyelje a céltábla felbukkanását.
  3. Ha a céltábla nem jelenik meg, forduljon egy John Deere márkakereskedőhöz.

Érintőképernyő kalibrálás:

MEGJEGYZÉS: Csak érintőképernyővel felszerelt gépeken működik.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került az érintőképernyő kalibrálás ikon (D).

1. Megjelenik egy másik képernyő, egy X-szel a jobb felső sarokban.
2. Nyomja meg a képernyőt az X jelnél, majd folytassa az X-ek követését a képernyőn. Mindig pont az X jel közepénél nyomja meg a képernyőt.

MEGJEGYZÉS: Az érintőképernyő kalibrálása törli a korábban tárolt kalibrálást és lehetőséget biztosít a kezelő részére az újraindításra egy új kalibrálás végrehajtására.

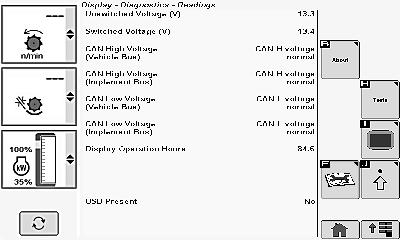

Diagnosztikai jelzések:

H95745-UN-05OCT10

H95746-UN-05OCT10

A - Diagnosztikai ikon

A képernyőn az alábbi információk jelennek meg:

• Nem kapcsolt feszültség
• Kapcsolt feszültség
• CAN magas feszültség (jármű adatcsatorna)
• CAN magas feszültség (munkagép adatcsatorna)
• CAN alacsony feszültség (jármű adatcsatorna)
• CAN magas feszültség (munkagép adatcsatorna)
• Üzemórák kijelzése
• USB jelen MEGJEGYZÉS: Az USB csatlakozó a kartámla alatt található. A csatlakozó az alapvető diagnosztikai kódok kiolvasására, valamint adatátvitelre használható. Ne csatlakoztasson telefont vagy audioberendezéseket ehhez a csatlakozóhoz. Ez a csatlakozó NEM alkalmas akkumulátoros készülékek töltésére.


H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95845-UN-31MAR10

Kombájn főoldal
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kombájn főoldal ikon.
