Üzenetközpont alkalmazás

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95846-UN-31MAR10

Üzenetközpont
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az üzenetközpont ikon.

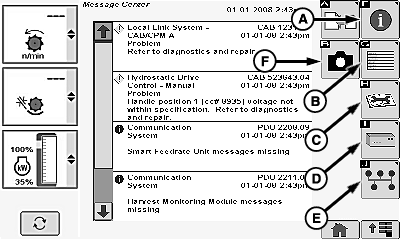

Üzenetközpont ikon (A):

H95965-UN-05OCT10

A képernyő kijelzi az üzeneteket a kezelőnek, ha vannak.

Diagnosztikai cím ikon (B):

MEGJEGYZÉS: Ha az opcionális GreenStar kijelző fel van a gépre szerelve, ne kísérelje meg a diagnosztikai címek információinak elérését mindkét kijelzőn egy időben.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a diagnosztikai cím ikon.

A képernyő lehetővé teszi a kezelő számára, hogy kiválassza a kívánt vezérlőegységeket a címek módosításhoz vagy a címek megtekintéséhez (keresse a John Deere szervizt).

Diagnosztikai hibakódok ikon (C):

MEGJEGYZÉS: Ha az opcionális GreenStar kijelző fel van a gépre szerelve, ne kísérelje meg a diagnosztikai hibakódok kiolvasását mindkét kijelzőn egy időben.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a diagnosztikai hibakód ikon.

A képernyőn a kezelő megtekintheti a vezérlőegységeket, a hibakódok címeit, a kódokat (akár aktívak, akár nem) és a számlálókat. A számlálók azt tartalmazzák, hogy hányszor jelentek meg az egyes hibakódok (lásd a Diagnosztikai hibakódok menü megnyitása címszó alatt, a Diagnosztikai hibakódok fejezetben).

Elektronikus vezérlőegység információk (ECU) ikon (D):

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az elektronikus vezérlőegység információk ikon.

A képernyő lehetővé teszi a kezelő számára, hogy megnézze a vezérlőegységeket, a címeket, az üzenetek számát, a vezérlőegység cikkszámát és gyártási számát, a szoftver cikkszámát és gyártási számát (keresse a John Deere szervizt).

CAN Bus információs ikon (E):

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a CAN Bus információs ikon.

A képernyő lehetővé teszi a kezelő számára, hogy megnézze, a hálózat aktív vagy nem, az összes üzenet számát, valamint a CAN alacsony és magas feszültségszinteket (keresse az Ön John Deere képviselőjét).

Hibakeresési fájlok átvitele ikon (F):

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a hibakeresési fájlok átvitele ikon.

Szinte bármelyik képernyő eltárolható a belső memóriában, majd átmásolható egy USB-memóriára (kérjen tájékoztatást egy John Deere márkakereskedőtől).

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95845-UN-31MAR10

Kombájn főoldal
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kombájn főoldal ikon.
