Vágóasztal bekapcsoló és ferdefelhordó visszaforgató kapcsoló

H94644-UN-27JAN10

H94657-UN-01NOV10

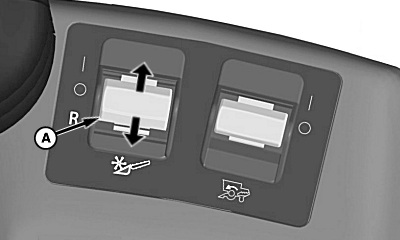

A - Vágóasztal bekapcsoló és ferdefelhordó visszaforgató kapcsoló

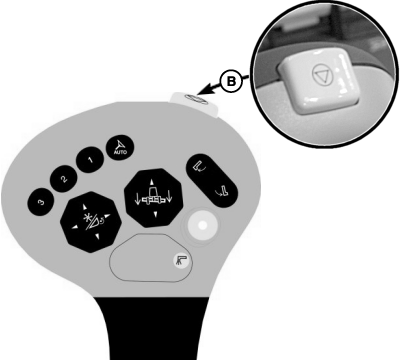

B - Vészleállító kapcsoló

MEGJEGYZÉS: A vágóasztal visszaforgató bekapcsolása esetén a motolla fordított irányban mozog, elősegítve a törmelék lehúzását a vágóasztalról.

A ferdefelhordó visszaforgató kapcsolója (A) hidraulikusan kapcsolja a ferdefelhordó hajtóművét visszaforgatásra, hogy az eldugult ferdefelhordó vagy vágóasztal kijáratható legyen.

Nyomja le és húzza vissza a ferdefelhordó visszaforgató kapcsolóját, majd tartsa lenyomva mindaddig, amíg a ferdefelhordó eldugulása meg nem szűnik.

Rendszer követelmények:

• A vágóasztal bekapcsoló és a ferdefelhordó visszaforgató kapcsoló a kombájn indításakor kikapcsolt állásban legyen.
• A cséplőhajtás kapcsoló bekapcsolt állapotban kell legyen.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A kezelőnek a kezelőülésben kell ülnie a vágóasztal üzemeltetéséhez.

A vágóasztalt ki lehet kapcsolni a többfunkciós vezérlőkar tetején lévő vészleállítóval (B) is.

Ha a vészleállítóval kapcsolta ki a vágóasztal vagy az ürítő csiga hajtását, a visszakapcsoláshoz kapcsolja ki, majd vissza a hajtáskapcsolót.

Ha a vezető elhagyja az ülést a bekapcsolás után, a hajtás még öt másodpercig működik, majd kikapcsol.

A visszakapcsoláshoz üljön vissza a vezetőülésbe, majd kapcsolja ki és be a kapcsolót.
