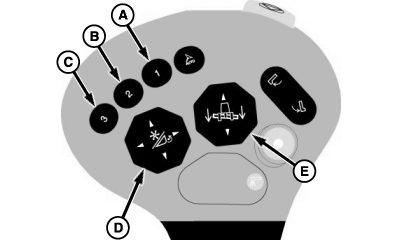

Vágóasztal működtető gombok

H94987-UN-23NOV09

A - Működtető gomb 1

B - Működtető gomb 2

C - Működtető gomb 3

D - Asztal emelés/motolla előre és hátra állítás kapcsoló

E - Vágóasztal emelés/leeresztés és HeaderTrak kézi billentés kapcsoló

• Visszaállás a vágási magasságba
• Vágóasztal magasság érzékelés
• HeaderTrak vezérlés
• Motolla helyzet visszaállás
• Törőléc helyzet visszaállás
• A vágóasztal úszás bekapcsolása

Az elektronikus rendszer visszaállítja a vágóasztalt a kezelő által kiválasztott, előre beállított helyzetbe.

MEGJEGYZÉS: Minden vágóasztal pozíció, amelyet a működtető gombok megnyomásával ért el, felülbírálható a motolla emelés-süllyesztés vagy motolla előre-hátra állítás kapcsoló (D), illetve a vágóasztal emelés-süllyesztés és a HeaderTrak billentés kapcsoló (E) megnyomásával. Ha a működtető gombokat kézi vezérléssel felülbírálta, akkor nyomja meg a megfelelő működtető gombot az újraaktiváláshoz.

Rendszer követelmények:

• A megfelelően felszerelt vágóasztal csatlakoztatva van.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A vágóasztal magasság visszaállítás, a vágóasztal magasság érzékelés vagy az aktív vágóasztal úsztatás mód engedélyezett.
• Vágóasztal hajtás bekapcsolva.

Nyomja meg a vágóasztal működtető gombokat a rendszer aktiválásához. A vágóasztal vezérlőrendszere átveszi az irányítás és a kezelő által kiválasztott helyzetbe állítja a vágóasztalt.
