Automatikus adapter magasságvezérlő rendszer leírása

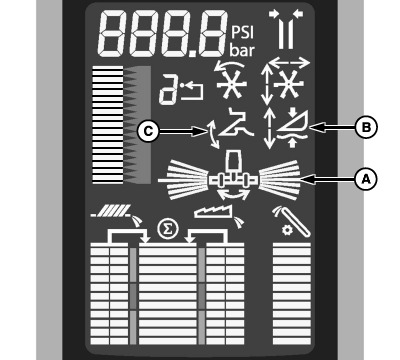

H94959-UN-06APR10
A - HeaderTrak (harántbillentés) engedélyezve
B - Vágóasztal magasság-érzékelő rendszer engedélyezve
C - Vágóasztal magasság visszaállító rendszer engedélyezve
Az Automatikus vágóasztal magasságvezérlő rendszer kompenzálja a talaj egyenetlenségeit, illetve vezérli a vágóasztal vízszintes és függőleges helyzetét. A rendszer folyamatosan összehasonlítja az előre beállított és a mért helyzeteket, így tartva a vágóasztalt a kívánt helyzetben.Rendszer követelmények:
- Közúti biztonsági kapcsoló szántóföldi állásban.
- A motor jár.
- Vágóasztal hajtás bekapcsolva.
- A kívánt vágóasztal-vezérlési mód aktív.
Harántbillentés beállítása—Két üzemmód (A)
- Kézi állítás — a hidraulika elemek működtetése közvetlenül a többfunkciós menesztőkar segítségével történik.
- Automata állítás — a vágóasztal talajhoz viszonyított párhuzamosságának beállítása a vágóasztal végein lévő érzékelők segítségével történik. Így lesz biztosítva, hogy a vágóasztal bal és jobb vége egyenlő távolságra legyen a talajtól.
Asztal magasság beállítás—Négy üzemmód (B és C)
- Kézi állítás — a hidraulika elemek működtetése közvetlenül a többfunkciós menesztőkar segítségével történik.
- Automatikus magasság visszaállítás — az adapter a ferdefelhordó működési tartományában bármelyik helyzetbe állítható.
- Automatikus magasság érzékelés — az adapter magasságát az adapterhez rögzített helyzetérzékelők határozzák meg. Ez biztosítja, hogy a vágóasztal vágási magasság állandó legyen egyenetlen talajon is.
- Automatikus úszás vezérlés — a gép egy állandó adapter nyomást tart fenn a talajjal való érintkezésnél.
Kézi emelési/leeresztési sebesség (Kézi funkciók)

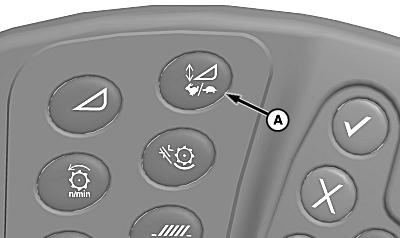

H94674-UN-27JAN10
A - Ferdefelhordó működés/érzékenység állító kapcsoló
Kézi emelés/leeresztés sebessége (kézi funkciók) kezelőelemek válaszsebessége a vágóasztal emelési/leeresztési funkciók esetén, kézi vezérlés illetve automatikusa magasság-visszaállítás módban.MEGJEGYZÉS: Az érzékenység beállítása a kijelzőn jelenik meg állítás közben. A beállítás 0 - 100 közötti értékre lehetséges.
Nyomja meg a ferdefelhordó sebesség/érzékenység beállító kapcsolót (A) egyszer, a kézi emelés/leeresztés sebességének beállításához.
A kijelzőn a jelenlegi kézi emelés/leeresztés beállított sebessége látható.
A válaszsebességet a plusz (+) vagy mínusz (-) jel megérintésével, illetve a választótárcsa forgatásával állíthatja be.
Magasság érzékelés és Aktív vágóasztal úsztatás nyomás érzékenység (automata funkciók)
MEGJEGYZÉS:
H94674-UN-27JAN10
A - Ferdefelhordó működés/érzékenység állító kapcsoló
Kézi vezérléssel az automata üzemmódokat felül lehet bírálni.A magasság érzékelés és az aktív vágóasztal úsztatás nyomás érzékenység (automata funkciók) a vágóasztal mozgásának sebességét szabályozza automatikus érzékelés és automatikus úsztatás módban.
MEGJEGYZÉS: Az érzékenység beállítása a kijelzőn jelenik meg állítás közben. A beállítás 0 - 100 közötti értékre lehetséges.
Nyomja meg a ferdefelhordó sebesség/érzékenység beállító kapcsolót (A) kétszer, a vágóasztal magasság érzékenység beállítása kiválasztásához.
A kijelzőn a vágóasztal jelenlegi magasság beállítása látható.
Az érzékenységet a plusz (+) vagy mínusz (-) jel megérintésével, illetve a választótárcsa forgatásával állíthatja be.
Ferdefelhordó harántbillentés érzékenység (automata funkció)
MEGJEGYZÉS: Kézi vezérléssel az automata üzemmódokat felül lehet bírálni.
A ferdefelhordó harántbillentés-érzékenységi funkciója csak a harántbillentéssel felszerelt gépeken működik.
A ferdefelhordó billentési érzékenysége (automata funkció) az oldalirányú billentési műveletek válaszsebességét szabályozza automatikus érzékelés és automatikus úsztatás módokban.
MEGJEGYZÉS: Az érzékenység beállítása a kijelzőn jelenik meg állítás közben. A beállítás 0 - 100 közötti értékre lehetséges.
Nyomja meg a ferdefelhordó sebesség/érzékenység beállító kapcsolót (A) háromszor, a harántbillentés érzékenysége beállításához.
A kijelzőn a ferdefelhordó jelenleg beállított harántbillentési érzékenysége látható.
A harántbillentés érzékenységét a plusz (+) vagy mínusz (-) jel megérintésével, illetve a választótárcsa forgatásával állíthatja be.
Ferdefelhordó harántbillentés érzékenység (kézi funkció)
MEGJEGYZÉS: A ferdefelhordó harántbillentés kézi sebességállítás funkciója csak a harántbillentéssel felszerelt zárt középpontú hidraulikus gépeken működik.
A ferdefelhordó billentési érzékenysége (kézi funkció) az oldalirányú billentési műveletek válaszsebességét szabályozza kézi érzékelés és kézi úsztatás módokban.
MEGJEGYZÉS: Az érzékenység beállítása a kijelzőn jelenik meg állítás közben. A beállítás 0 - 100 közötti értékre lehetséges.
Nyomja meg a ferdefelhordó sebesség/érzékenység beállító kapcsolót (A) négyszer, a harántbillentés kézi érzékenysége beállításához.
A kijelzőn a ferdefelhordó jelenleg beállított harántbillentési érzékenysége látható.
A harántbillentés érzékenységét a plusz (+) vagy mínusz (-) jel megérintésével, illetve a választótárcsa forgatásával állíthatja be.
|
ZX08994,000062D-35-20110125 |
