Vágási magasság érzékelés

MEGJEGYZÉS:

H96245-UN-03MAY10

Vágóasztal beállítási ikonok

H95936-UN-05OCT10

Kukoricaadapter kijelző

H95935-UN-05OCT10

Behordó/Asztal/Hevederes felszedő kijelző

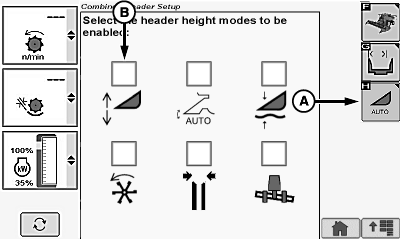

A - Automatikus vágóasztal-magasság módok ikon

B - Vágóasztal magasság érzékelés ikon

Lehetővé teszi a kezelőnek a vágóasztal talajhoz viszonyított helyzetének a beállítását és az automatikus visszaállítást ebbe a helyzetbe.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkaron lévő 1-es, 2-es és 3-as működtető gombokkal három különböző, programozható magasságot lehet kiválasztani.

MEGJEGYZÉS: Ha mind a vágóasztal magasság visszaállítását, mind a vágóasztal magasság érzékelését engedélyezte, az 1-es aktiváló gomb a vágóasztal magasság visszaállítását aktiválja, a 2-es és 3-as gombok pedig a vágóasztal magasság érzékelését aktiválják.

Üzemeltetés:

A rendszer aktív, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• Vágóasztal magasság-érzékelő rendszer engedélyezve.
• Vágóasztal hajtás bekapcsolva.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal magasság érzékelés ikon (B).

MEGJEGYZÉS: A mezőben egy jelölőjel látható, jelezve az adott elem kiválasztását.

H95080-UN-06APR10

H95079-UN-27JAN10

H95077-UN-18DEC09

A - Vágóasztal magasság érzékelés ikon

B - A működtető gomb száma

C - Beállított magasság

D - Vágóasztal magasság-vezérlő forgókapcsoló

E - Sávos kijelzés

F - Számkijelző

G - Vágóasztal emel/süllyeszt kapcsoló

Aktiválja a Vágóasztal magasság érzékelését a többfunkciós vezetőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával.

Az aktiváló gomb száma (B) a kijelző bal alsó sarkában azt mutatja, hogy melyik aktiváló gomb lett megnyomva.

A működtető gombokhoz tartozó beállítási magasság (C) megváltoztatásához nyomja meg a kívánt működtető gombot, majd a vágóasztalmagasság-vezérlő tárcsa (D) segítségével állítsa be a magasságot.

Forgassa a vágóasztalmagasság-vezérlő forgókapcsolót a plusz (+) jel irányába a vágóasztal emelése és a beállítási érték növelése érdekében, vagy a mínusz (-) jel irányába a vágóasztal süllyesztése és a beállítási érték csökkentése érdekében.

A jelzősáv (E) és a számkijelző (F) a vágóasztal helyzetét mutatja a ferdefelhordóra szerelt, a vágási magasságot jelző érzékelő jele alapján.

Az asztal magasságát az emelő-süllyesztő kapcsolóval (G) kézi módon állítva a rendszer ideiglenesen felülbírálatra kerül addig, amíg a kapcsolót el nem engedi. A kapcsoló elengedésekor a rendszer visszatér automata üzemmódba.

A vágóasztal emelés gombjának (G) használata ideiglenesen ki fogja kapcsolni a rendszert, amíg a vágóasztal süllyesztés gombját nyomja. A kapcsoló lenyomásával a rendszer újra aktiválódik.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A vágóasztal automatikusan az előzetesen beállított magasságba.áll.

A rendszer letiltásához érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal magasság érzékelés ikon a kartámla kijelzőn.

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.
