Vágóasztal magasság érzékelés /HydraFlex vágóasztalok)

MEGJEGYZÉS:

H96245-UN-03MAY10

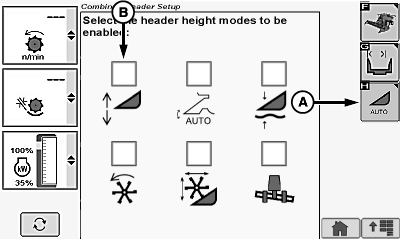

Vágóasztal beállítási ikonok

H95935-UN-05OCT10

Behordó/Asztal/Hevederes felszedő kijelző

A - Automatikus vágóasztal-magasság módok ikon

B - Vágóasztal magasság érzékelés ikon

Lehetővé teszi a kezelő számára a vágószerkezet talajnyomásának vagy tömegének kiválasztását, és a vágószerkezet ehhez a beállításhoz történő automatikus visszaállását. A HydraFlex a vágóasztal magasság érzékeléssel együtt dolgozik, hogy biztosítsa az asztalnak a talajhoz viszonyított helyzetét, kövesse a talaj felszínét és automatikusan visszaálljon arra a pozícióra. A HydraFlex vágóasztalok egy, a vágóasztal jobb oldalára szerelt érzékelőt használnak annak a hidraulikus nyomásnak a mérésére, ami tartja a vágóasztalt.

MEGJEGYZÉS: A HydraFlex nem vezérli a talajhoz viszonyított vágási magasságot. Ez egy automatikus, a magasság érzékelés által vezérelt rendszer és nem állítható a vágási magasság-vezérlő forgókapcsolóval, ha a HydraFlex rendszer működik.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkaron lévő 1-es, 2-es és 3-as működtető gombokkal három különböző, programozható HydraFlex nyomást lehet kiválasztani.

MEGJEGYZÉS: Ha mind a vágóasztal magasság visszaállítását, mind a vágóasztal magasság érzékelését engedélyezte, az 1-es aktiváló gomb a vágóasztal magasság visszaállítását aktiválja, a 2-es és 3-as gombok pedig a vágóasztal magasság érzékelését aktiválják.

Üzemeltetés:

A rendszer aktív, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• Vágóasztal magasság-érzékelő rendszer engedélyezve.
• Vágóasztal hajtás bekapcsolva.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal magasság érzékelés ikon (B).

MEGJEGYZÉS: A mezőben egy jelölőjel látható, jelezve az adott elem kiválasztását.

H95080-UN-06APR10

H95079-UN-27JAN10

H95077-UN-18DEC09

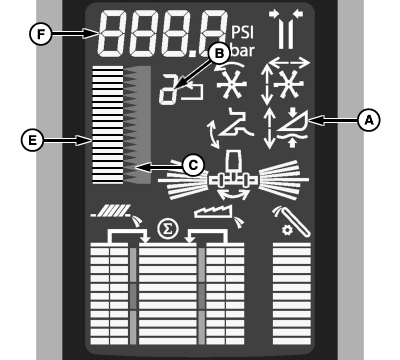

A - Vágóasztal magasság érzékelés ikon

B - A működtető gomb száma

C - Beállított talajnyomás

D - Vágóasztal magasság-vezérlő forgókapcsoló

E - Sávos kijelzés

F - Számkijelző

G - Vágóasztal emel/süllyeszt kapcsoló

Aktiválja a Vágóasztal magasság érzékelését (HydraFlex) a többfunkciós vezetőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával.

Az aktiváló gomb száma (B) a kijelző bal alsó sarkában azt mutatja, hogy melyik aktiváló gomb lett megnyomva.

A működtető gombokhoz nyomás beállítási pont (C) megváltoztatásához nyomja meg a kívánt működtető gombot, majd a vágóasztalmagasság-vezérlő tárcsa (D) segítségével állítsa be a nyomást.

A jelzősávon (E) és a számkijelzőn (F) a nyomás beállítási pontja látható, az asztal kaszanyomása alapján.

MEGJEGYZÉS: A HydraFlex nem tud működni a vágóasztal magasság érzékelésétől függetlenül egy automatikus üzemmódban. Ezek a rendszerek együttesen vezérlik a vágóasztal talajt terhelő tömegét (talajnyomását) és elmozdulását.

Forgassa a vágóasztalmagasság-vezérlő forgókapcsolót a plusz (+) jel irányába a HydraFlex nyomás és a beállítási érték növelésére, vagy a mínusz (-) jel irányába a HydraFlex nyomás és a beállítási érték csökkentése érdekében.

Az asztal magasságát az emelő-süllyesztő kapcsolóval (G) kézi módon állítva a rendszer ideiglenesen felülbírálatra kerül addig, amíg a kapcsolót el nem engedi. A kapcsoló elengedésekor a rendszer visszatér automata üzemmódba.

A vágóasztal emelés gombjának (G) használata ideiglenesen ki fogja kapcsolni a rendszert, amíg a vágóasztal süllyesztés gombját nyomja. A kapcsoló lenyomásával a rendszer újra aktiválódik.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot, vagy végezze el a vágóasztal kézi úton történő süllyesztését a kapcsolóval (G) a rendszer visszakapcsolásához. A vágóasztalon beáll automatikusan az előzetesen beállított nyomás.

A rendszer letiltásához érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal magasság érzékelés ikon a kartámla kijelzőn.

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.
