Dial-A-Speed rendszer

MEGJEGYZÉS:

H96245-UN-03MAY10

Vágóasztal beállítási ikonok

H95938-UN-05OCT10

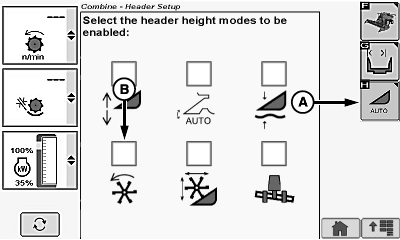

Behordó/Asztal/Hevederes felszedő kijelző

A - Automatikus vágóasztal-magasság módok ikon

B - Dial-A-Speed ikon

Lehetővé teszi a kezelő számára a motolla és a hevederes felszedő üzemi fordulatának automata vezérlését. Az üzemi fordulat megfelel a kombájn haladási sebesség és a motolla, illetve a hevederes felszedő fordulatszám-arányának.

Ez a rendszer minden olyan vágóasztallal működik, amely rendelkezik a megfelelő motollafordulatszám-érzékelőkkel.

Üzemeltetés:

A rendszer aktív, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• Vágóasztal és cséplőszerkezet bekapcsolva.
• A Dial-A-Speed rendszer engedélyezve van.
• A haladási sebesség nagyobb, mint 0,25 km/h (0.16 mph).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a Dial-A-Speed ikon (B).

MEGJEGYZÉS: A mezőben egy jelölőjel látható, jelezve az adott elem kiválasztását.

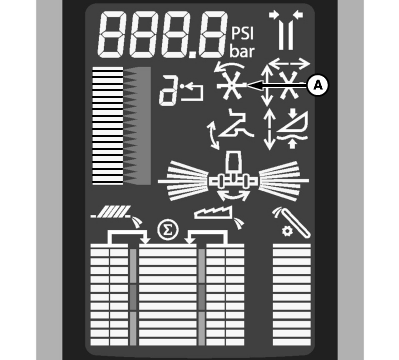

H95083-UN-06APR10

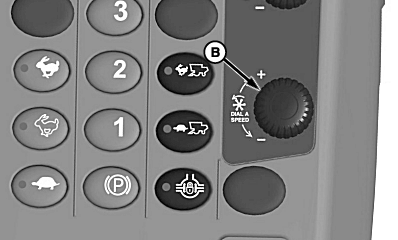

H95084-UN-27JAN10

A - Dial-A-Speed ikon

B - Dial-A-Speed tárcsa

MEGJEGYZÉS: A Dial-A-Speed rendszer nem működik 0,25 km/h haladási sebesség alatt (0.16 mph).

A haladási sebesség és a motollafordulat aránya a Dial-A-Speed tárcsával (B) állítható. Forgassa a kapcsolót a plusz (+) jel irányába a motolla vagy a hevederes felszedő fordulatának növeléséhez, vagy a mínusz (-) jel irányába a motolla vagy a hevederes felszedő fordulatának csökkentéséhez.

A kijelzőn a jelenleg beállított sebesség-arány látható. Minél nagyobb a beállított arány, annál jobban nő a motolla vagy a hevederes felszedő fordulata a kombájn haladási sebességéhez képest.

A rendszer letiltásához érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a Dial-A-Speed ikon a kartámla kijelzőn.

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.

A minimális motolla- vagy hevederes felszedő fordulat megváltoztatása

H96245-UN-03MAY10

Vágóasztal beállítási ikonok

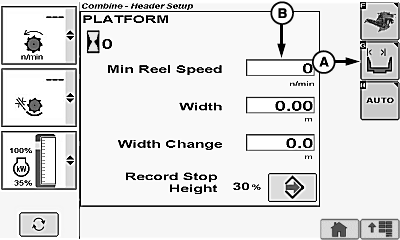

H95085-UN-05OCT10

A - Vágóasztal szélesség beállítása ikon

B - Minimális motollafordulat vagy hevederes felszedő fordulat mező

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölés került a minimális motolla-fordulatszám vagy a hevederes felszedő fordulatszám mező (B).

Érintse meg a plusz (+) vagy a mínusz (-) jelet vagy forgassa a választótárcsát a kívánt érték eléréséig.

MEGJEGYZÉS: A minimális motollafordulatnak vagy a hevederes felszedő fordulatnak van egy alacsony (10 ford/perc) és egy magas (60 ford/perc) tartománya.

Motolla- vagy hevederes felszedő fordulat kézi állítása

H96245-UN-03MAY10

Vágóasztal beállítási ikonok

H95938-UN-05OCT10

Behordó/Asztal/Hevederes felszedő kijelző

A - Automatikus vágóasztal-magasság módok ikon

B - Dial-A-Speed ikon

Ez a rendszer minden olyan vágóasztallal működik, amely rendelkezik a megfelelő motollafordulatszám-érzékelőkkel.

Üzemeltetés:

A rendszer manuális üzemmódban van, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• Vágóasztal és cséplőszerkezet bekapcsolva.
• A Dial-A-Speed funkció kikapcsolva vagy a gép sebessége 0,25 km/h (0.16 mph) alatt van.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a Dial-A-Speed ikon (B).

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.

H94723-UN-27JAN10

A - Dial-A-Speed tárcsa

A kijelzőn a motolla vagy a hevederes felszedő jelenlegi fordulatszáma látható. Minél nagyobb a kiválasztott arányszám, annál jobban nő a motolla, vagy a hevederes felszedő fordulata.

MEGJEGYZÉS: A motollával felszerelt, megdőlt kukoricában alkalmazott kukoricaadapterek csak manuális üzemmódban működnek.
