HeaderTrak rendszer (opcionális)

MEGJEGYZÉS:

H52277-UN-04MAR99

H96245-UN-03MAY10

Vágóasztal beállítási ikonok

H95939-UN-05OCT10

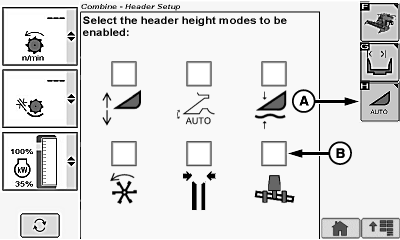

Kukoricaadapter kijelző

H95940-UN-05OCT10

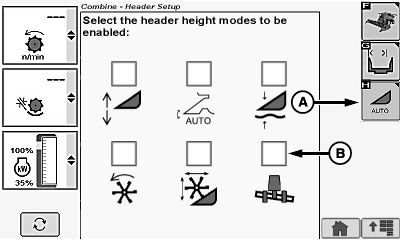

Behordó/Asztal/Hevederes felszedő kijelző

A - Automatikus vágóasztal-magasság módok ikon

B - HeaderTrak ikon

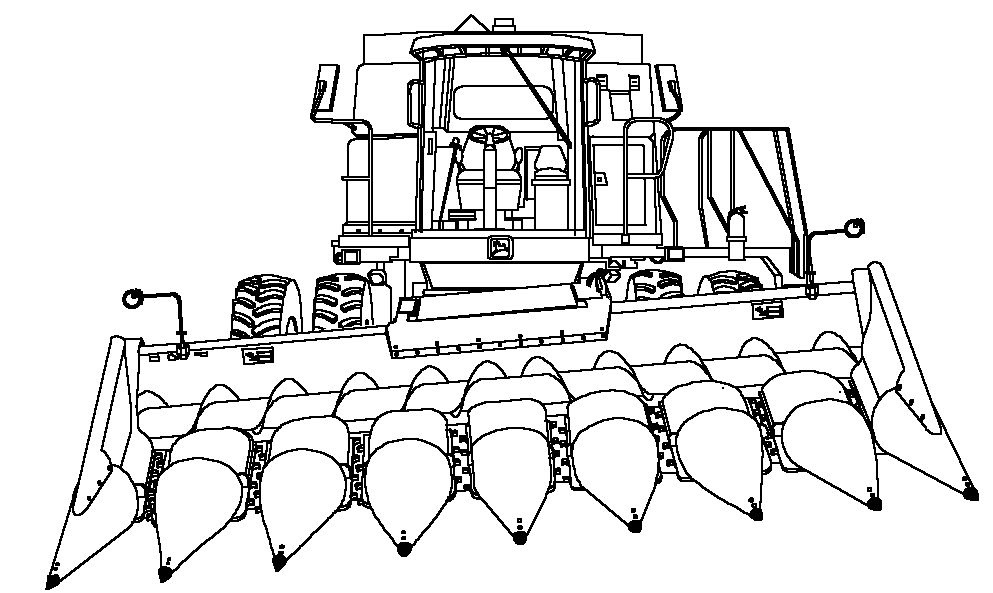

Egy opcionális rendszer, amely a talajjal párhuzamos helyzetben tartja a vágóasztalt. Érzékelők mérik a vágóasztal mindkét végének talajhoz viszonyított magasságát. A HeaderTrak elbillenti a vágóasztalt annak érdekében, hogy az asztal mindkét vége egyforma távolságban legyen a talajtól. A HeaderTrak egy speciális ferdefelhordó házat igényel, ami lehetővé teszi a vágóasztal balra és jobbra billentését.

Ha a kombájn fel van szerelve HydraFlex-szel (opció) és vágásmagasság-vezérléssel, akkor a két rendszer együtt dolgozik, így a talajhoz a lehető legközelebb állítják a vágóasztalt.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkaron lévő 1-es, 2-es és 3-as működtető gombok használhatók a rendszer aktiválásához.

MEGJEGYZÉS: Aktív HeaderTrak esetén a rendszer a Vágóasztal magasság visszaállítástól és a Vágóasztal magasság érzékeléstől függetlenül működik. A Vágóasztal magasság visszaállítás és a Vágóasztal magasság érzékelés ismertetését, lásd a Kalibrálási műveletek részben.

A HeaderTrak rendszer letiltása esetén a Vágóasztal magasság érzékelés és a Vágóasztal magasság visszaállítás továbbra is működik.

Üzemeltetés:

A rendszer aktív, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A vágóasztal kalibrálva van
• Vágóasztal hajtás bekapcsolva.
• A HeaderTrak rendszer engedélyezett.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a HeaderTrak ikon (B).

MEGJEGYZÉS: A mezőben egy jelölőjel látható, jelezve az adott elem kiválasztását.

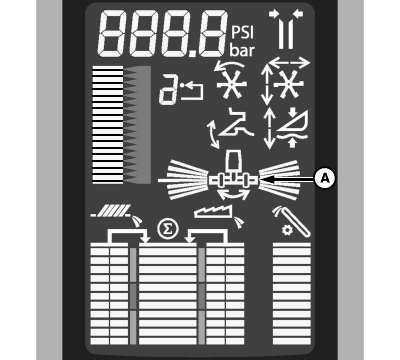

H95086-UN-06APR10

H95087-UN-01NOV10

A - HeaderTrak ikon

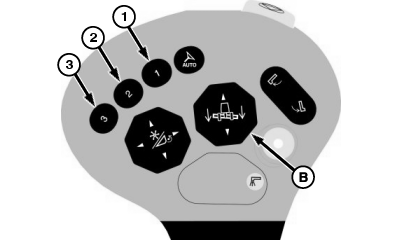

B - HeaderTrak billentés kapcsoló

Aktiválja a HeaderTrak rendszert a többfunkciós vezérlőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával.

MEGJEGYZÉS: A HeaderTrak billenőkapcsoló (B) lenyomása felülbírálja a rendszert. A kapcsoló elengedésekor a rendszer visszatér automata üzemmódba.

A vágóasztal jobbra billentéséhez nyomja le a kapcsoló jobb oldalát, a vágóasztal balra billentéséhez pedig nyomja le a kapcsoló bal oldalát.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A vágóasztal automatikusan visszaáll az automata üzemmódba.

A rendszer letiltásához érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a HeaderTrak ikon a kartámla kijelzőn.

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.
