Aktív vágóasztal úsztatás (opcionális) (merev asztalok)

MEGJEGYZÉS:

H96245-UN-03MAY10

Vágóasztal beállítási ikonok

H95941-UN-23JUN11

Behordó/Asztal/Hevederes felszedő kijelző

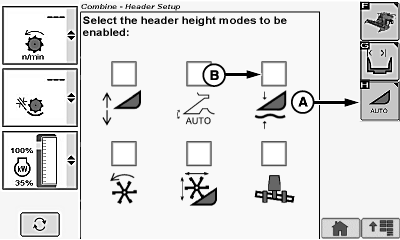

A - Automatikus vágóasztal-magasság módok ikon

B - Aktív vágóasztal úsztatás ikon

Lehetővé teszi a merev adapter működtetését a talajkopírozás módban, így beállítható egy állandó felületi nyomás. A kezelő megválasztja, hogy a vágóasztal milyen mértékben érintse a talajt, majd a rendszer automatikusan visszatér erre a nyomásra. Egy érzékelő méri az olajnyomást a ferdefelhordó emelő munkahengereiben és tartja azt a nyomást, amivel a vágóasztal a talajon mozog. A pontosságra nagy hatással van a hidroakkumulátor előtöltésének beállítása.

MEGJEGYZÉS: A táblán haladva egy érzékelő méri a vágóasztal emelő munkahengerek nyomását. A rendszer az emelő munkahengerekben lévő nyomás alapján vezérli ki a vágóasztal emelő és süllyesztő mágnesszelepet. Ez egy állandó talajnyomást biztosít a vágóasztal számára a talajfelszín változása következtében.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkaron lévő 1-es, 2-es vagy 3-as működtető gombokkal három különböző, programozható nyomást lehet kiválasztani.

Néhány szokásos elrendezés az alábbiak látható, de számos egyéb kombináció is létezik.

Vezérlőrendszerek	Működtető gomb 1	Működtető gomb 2	Működtető gomb 3
Magasság visszaállás	Magasság visszaállás
Magasság érzékelés	Magasság érzékelés
HydraFlex	HydraFlex
A vágóasztal úszás bekapcsolása	A vágóasztal úszás bekapcsolása
Magasság visszaállás, magasság érzékelés	Magasság visszaállás	Magasság érzékelés
Magasság visszaállás, magasság érzékelés HydraFlex rendszerrel	Magasság visszaállás	Magasság érzékelés, HydraFlex rendszerrel
Magasság visszaállás, Aktív vágóasztal úsztatás	Magasság visszaállás		Aktív vágóasztal úsztatás
Magasság visszaállás, magasság érzékelés HeaderTrak rendszerrel	Magasság visszaállás	Magasság érzékelés, HeaderTrak rendszerrel

Üzemeltetés:

A rendszer aktív, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• Aktív vágóasztal úsztatás mód engedélyezve.
• Vágóasztal hajtás bekapcsolva.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került az aktív vágóasztal úsztatás ikon (B).

H95080-UN-06APR10

H95079-UN-27JAN10

H95077-UN-18DEC09

A - Aktív vágóasztal úsztatás ikon

B - A működtető gomb száma

C - Beállított talajnyomás

D - Vágóasztal magasság-vezérlő forgókapcsoló

E - Sávos kijelzés

F - Számkijelző

G - Vágóasztal emel/süllyeszt kapcsoló

Aktiválja a vágóasztal úsztatást a többfunkciós vezérlőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával.

Az aktiváló gomb száma (B) a kijelző bal alsó sarkában azt mutatja, hogy melyik aktiváló gomb lett megnyomva.

A működtető gombokhoz nyomás beállítási pont (C) megváltoztatásához nyomja meg a kívánt működtető gombot, majd a vágóasztalmagasság-vezérlő tárcsa (D) segítségével állítsa be a nyomást.

Forgassa a kapcsolót a plusz (+) jel irányába a munkahenger-emelő nyomás növeléséhez (a vágóasztal emeléséhez), vagy a mínusz (-) jel irányába a nyomás csökkentéséhez (a vágóasztal süllyesztéséhez).

A jelzősáv (E) és a számkijelző (F) a jelenlegi vágóasztal úsztatási nyomást mutatják. Egységek száma: a metrikus rendszerben kPa, az angolszászban psi.

Az asztal magasságát az emelő-süllyesztő kapcsolóval (G) kézi módon állítva, vagy az asztalt balra-jobbra billentve a rendszer kikapcsolásra kerül.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A vágóasztalon beáll automatikusan az előzetesen beállított nyomás.

A rendszer letiltásához érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került az Aktív vágóasztal úsztatás ikon a kartámla kijelzőn.

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.
