Motolla pozíció visszaállás

MEGJEGYZÉS:

H96245-UN-03MAY10

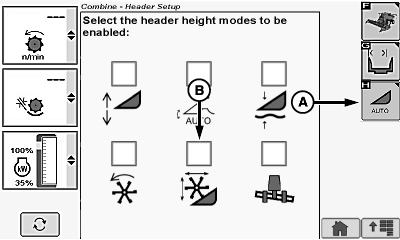

Vágóasztal beállítási ikonok

H95942-UN-05OCT10

Behordó/Asztal/Hevederes felszedő kijelző

A - Automatikus vágóasztal-magasság módok ikon

B - Motolla helyzet visszaállás ikon

Lehetővé teszi a kezelőnek a motolla a vágószerkezethez viszonyított helyzetének a beállítását és az automatikus visszaállítást ebbe a helyzetbe.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkar 1-es, 2-es és 3-as működtető gombjait lehet használni a három különböző, programozható motolla- vagy törőléc helyzet egyikének kiválasztására.

Üzemeltetés:

A rendszer aktív, ha:

• A megfelelően felszerelt (motolla helyzetérzékelővel ellátott) vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• Vágóasztal magasság visszaállítás, Vágóasztal magasság érzékelés vagy Aktív vágóasztal úsztatás funkciók aktiválva.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a vágóasztal beállítása ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül az automata vágóasztal-magasság üzemmódok ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a Motolla helyzet visszaállítás ikon (B).

MEGJEGYZÉS: A mezőben egy jelölőjel látható, jelezve az adott elem kiválasztását.

H95090-UN-06APR10

H95091-UN-01NOV10

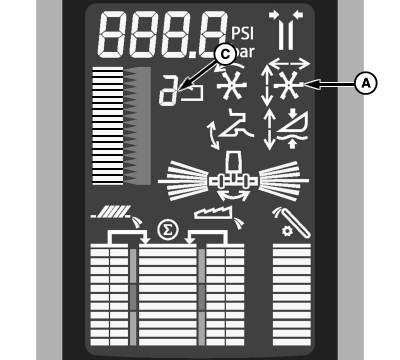

A - Motollahelyzet visszaállás ikon

B - Asztal emelés/motolla előre és hátra állítás kapcsoló

C - A működtető gomb száma

Használja a motolla emelés és előre-hátra állítás kapcsolót (B) a motolla kívánt előre-hátra helyzetbe, illetve magasságba állításához.

MEGJEGYZÉS: Ha olyan körülmények között arat, hogy több tárolt motolla pozícióra van szükség (pl. egy pozíció a döntött állományhoz, egy másik az állóhoz), akkor mindegyik működtető gombbal memorizálhat egy-egy motolla pozíciót.

Aktiválja a Motolla helyzet visszaállítást a többfunkciós vezetőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával.

Az aktiváló gomb száma (C) a kijelző bal alsó sarkában azt mutatja, hogy melyik aktiváló gomb lett megnyomva.

Ha a többfunkciós vezérlőkaron lévő motolla előre-hátra kapcsolóval (D) a motollát állítja, a motollahelyzet-visszaállás funkció kikapcsol.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A motolla automatikusan visszaáll az előzőleg kiválasztott helyzetbe.

A rendszer letiltásához érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a Motolla helyzet visszaállítás ikon a kartámla kijelzőn.

MEGJEGYZÉS: A jelölőjelzés eltűnik, jelezve a rendszer letiltását.
