Belépés a diagnosztikai hibakódok menübe

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95846-UN-31MAR10

Üzenetközpont
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került az üzenetközpont ikon.

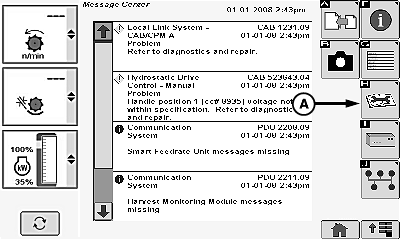

H95508-UN-05OCT10

A - Hibakódok ikon

MEGJEGYZÉS:

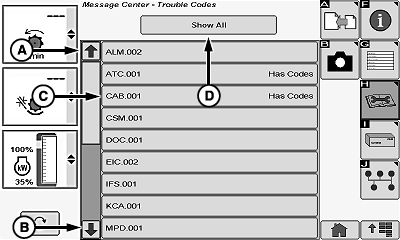

H95509-UN-05OCT10

A - Felfelé nyíl

B - Lefelé nyíl

C - Vezérlőegység

D - Összes megjelenítése menü

A különböző alkalmazások léptetéséhez érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a fel nyíl (A) vagy le nyíl (B) ikon.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kívánt vezérlőegység (C).

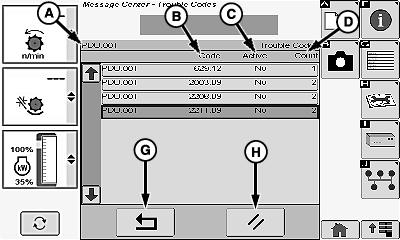

H95511-UN-05OCT10

Egyedi vezérlőegység hibakódok

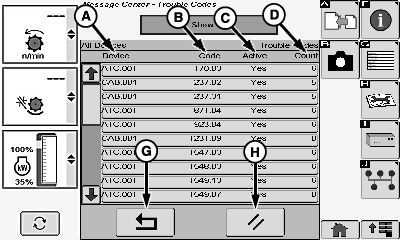

H95512-UN-05OCT10

Minden vezérlőegységre vonatkozó hibakódok

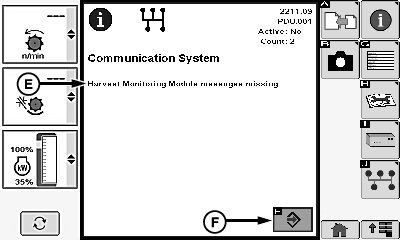

H95533-UN-05OCT10

A kód részletes leírása

A - Vezérlőegység/eszköz

B - Hibakód

C - Aktív (igen/nem)

D - Számláló

E - Kód leírása

F - Bevitel/elfogadás ikon

G - Vissza nyíl ikon

H - Törlés ikonja

MEGJEGYZÉS: Több kód megjelenése esetén, a kódok közötti léptetéshez érintse meg vagy nyomja meg a megerősítés gombot amikor kijelölésre került a felfele nyíl ikon vagy lefele nyíl ikon.

A képernyőn az alábbi információk jelennek meg:

• Vezérlőegység (A)
• Hibakód (B)
• Aktív (igen/nem) (C)
• Előfordulási szám (D)

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kívánt hibakód.

Megjelenik a kód leírása (E), részletesebb tájékoztatást biztosítva.

A visszalépéshez az előző képernyőre, érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a beadás/elfogadás ikon (F).

A visszalépéshez az előző képernyőre, érintse meg vagy nyomja meg a megerősítés gombot amikor kijelölésre került a visszatérés/visszalépés ikon (G), vagy amíg kijelölt a törlés ikon (H).

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95845-UN-31MAR10

Kombájn főoldal
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kombájn főoldal ikon.
