Bal kartámla és ülés háttámla (Alap ülés)—Beállítás

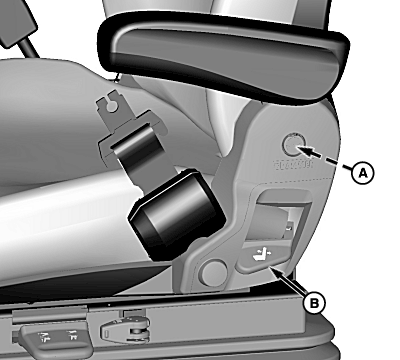

H97562
H97562-UN-02JUN11

A - Kartámla magasságállítás: Vegye ki a kerek dugót a burkolatból és lazítsa meg a 13 mm-es (1/2 in.) anyát. Állítsa a kartámlát a kívánt helyzetbe, majd húzza meg az anyát az előírás szerint és tegye vissza a dugót.

TételMérésSpecifikáció
AnyaMeghúzási nyomaték25 Nm (221 lb-in.)

B - Háttámla dőlésszög beállító fogantyú: Beállítja a háttámla dőlésszögét. Húzza fel a fogantyút, állítsa a háttámlát a kívánt helyzetbe, majd engedje el a fogantyút.

ZX08994,0000644-35-20110126
