Kiegészítő elosztó aljzat

MEGJEGYZÉS:

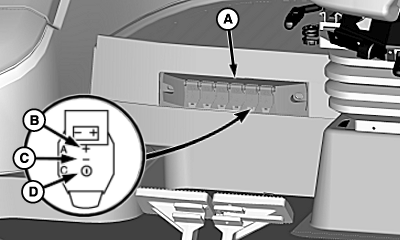

H94452-UN-14MAY10

A - Kiegészítő elektromos elosztóaljzat

B - Késes érintkező (közvetlen pozitív feszültség)

C - Késes érintkező, test

D - Késes érintkező (pozitív, gyújtásról)

A kiegészítő tápfeszültség kimenet (A) hat csatlakozási lehetőséggel a jobb oldali ablak hátsó-alsó részénél található. Ezek a kimenetek kapcsolt vagy nem kapcsolt tápfeszültséget biztosítanak.

A késes érintkező (B) állandóan közvetlen pozitív feszültséget biztosít.

A késes érintkező (C) a test.

A késes érintkező (D) kiegészítő feszültség (bekapcsolt gyújtásnál).
