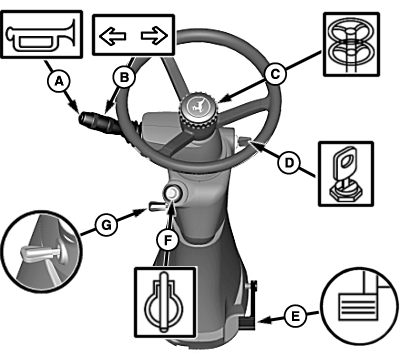

Kormányoszlop

H94521-UN-02NOV10

B - Irányjelző kapcsoló: lehetővé tesz, hogy a gép kezelője jelezze a balra és jobbra kanyarodást.

VIGYÁZAT: A kormánykereket csak leállított kombájnnál állítsa.

C - A kormányoszlop függőleges állítása: lehetővé teszi, hogy a kezelő felfele vagy lefele állítsa a kormányoszlopot.

Lazítsa meg az agyat és húzza vagy tolja a kormánykereket a kívánt helyzetbe. Kissé húzza meg az agyat a kormánykerék pozíciójának rögzítéséhez.

D - Indítókapcsoló: A kapcsoló a következő helyzetekbe forgatható:

Első pozíció .............. KI

Második pozíció .............. Segédberendezések

Harmadik pozíció .............. Menet

Negyedik pozíció .............. Indítás

VIGYÁZAT: A kormányt csak leállított gépnél állítsa. Ne lépjen a pedálra anélkül, hogy ne tartaná a kormánykereket.

E - A kormányoszlop vízszintes beállítása: lehetővé teszi, hogy a kezelő a pedál segítségével a kívánt helyzetbe állítsa a kormányoszlopot

Nyomja meg a pedált a kormányoszlop rögzítésének kikapcsolásához, majd mozdítsa a kormányoszlopot a kívánt helyzetbe. Ha a pedált elengedi, az oszlop pozíciója reteszelődik.

MEGJEGYZÉS: Az indítósegéd csak a “Menet” vagy az “Indítás” állásban működik.

F - Indítósegéd nyomógomb: lehetővé teszi a motor beindítását hideg időjárási körülmények között.

VIGYÁZAT: A kormánykereket csak leállított kombájnnál állítsa.

G - Kormánykerék dőlésszög beállítása (ha fel lett szerelve): lehetővé teszi, hogy a kezelő a fogantyú segítségével a kívánt helyzetbe állítsa a kormányoszlopot.

Húzza fel a fogantyút a kormánykerék rögzítésének kikapcsolásához, majd mozdítsa a kormánykereket a kívánt helyzetbe. Ha a pedált elengedi, a kormányoszlop pozíciója reteszelődik.
