Magtartály fedél kapcsoló a magtartályban

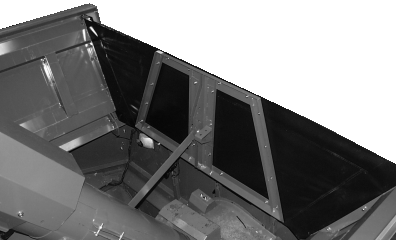

H68071-UN-18MAY01

VIGYÁZAT: A magtartály fedelének közúton zárva kell lennie.

FONTOS: Mielőtt bekapcsolja a cséplőhajtást, nyissa fel a magtartály fedelét.

Amikor a magtartály fedelet kinyitja, a magtartályfeltöltő csiga vele együtt felemelkedik.

A magtartály fedelek működtetése a magtartályból (csak a 8000-literes magtartálynál)

VIGYÁZAT: Állítsa le a motort és húzza be a rögzítőféket, mielőtt bemenne a magtartályba.

MEGJEGYZÉS: A magtartály fedeleket fel kell emelni, mielőtt a fülke hátsó üvegét tisztítaná a magtartály felől.

ZX1038297-UN-09JAN09

ZX1038298-UN-09JAN09

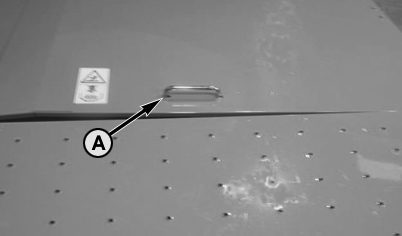

A - Kar

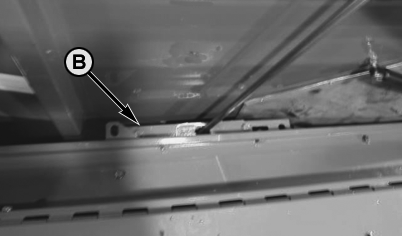

B - Zár

Emelje fel a jobb oldali magtartály fedelet a fogantyú (A) segítségével.

Egy csavarhúzóval tolja el a reteszt (B) balra, és emelje fel teljesen, a reteszelésig magtartály fedelet. Most a magtartály fedelet a támasztó rúd tartja.

ZX1038299-UN-09JAN09

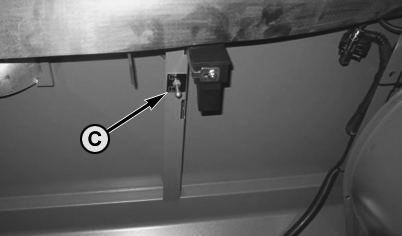

C - Magtartály fedél kapcsoló

Másszon be a magtartályba és, miközben a gyújtás rá van adva, emelje fel a bal oldali magtartály fedelet, a kapcsoló (C) működtetésével, ezzel lehetővé válik a fülke ablak tisztítása.
