Videó alkalmazás (ha fel lett szerelve)

VIGYÁZAT: Ne bízzon a kamerában az összeütközés elkerüléséhez vagy a bámészkodók érzékeléséhez. Az esetleges személyi sérülés vagy halálos baleset elkerülésére mindig legyen éber és figyeljen a környezetre a gép kezelésekor. Gondosan olvassa el a biztonsági rész RÁTOLATÁSOS BALESETEK ELKERÜLÉSE c. fejezetét.

FONTOS:

• Értelmezze megfelelően, hogy a kamera, vagy a videó alkalmazás “tükrözött-e”.
• Szerelje a kamerát egy szilárd és biztonságos helyre.
• Mérje fel a kamera látómezejét.
• Tartsa megfelelően karban a kamerát.
• Tartsa a kamera objektívjét tisztán.

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95851-UN-31MAR10

Videó
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a videó ikon.

Kontraszt beállítása:

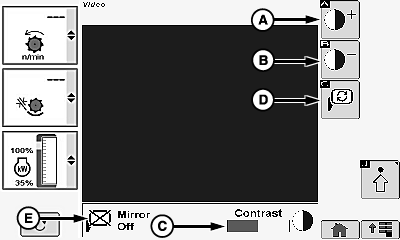

H96255-UN-05OCT10

A - Kontraszt növelése ikon

B - Kontraszt csökkentése ikon

C - Kontraszt jelzősáv

D - Tükör ikon

E - Tükör BE/KI

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kívánt ikon

• Növelés ikon (A) - világosítja a videó kijelzőt.
• Csökkentés ikon (B) - sötétíti a videó kijelzőt.

MEGJEGYZÉS: A kontraszt jelzősáv (C) növeli vagy csökkenti a kontrasztot, a kiválasztott ikontól függően.

Tükör beállítások:

Lehetőséget biztosít a képernyőn megjelenő kép tükrözésére.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a tükör ikon (D).

MEGJEGYZÉS: A Tükör BE/KI jelzés (E) mutatja a kezelőnek, hogy melyik látószög jelenik meg a kijelzőn.

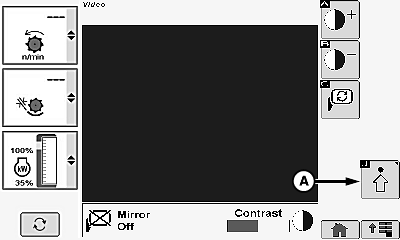

H96254-UN-05OCT10

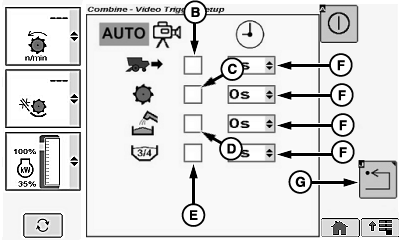

H95821-UN-05OCT10

A - További beállítások ikon

B - Hátsó videó kapcsolómező

C - Cséplőrendszer videó kapcsolómező

D - Ürítőcsiga videó kapcsolómező

E - Magtartály videó kapcsolómező

F - Idő menü

G - Vissza nyíl ikon

Videó beállítás:

Lehetőséget biztosít a kezelő részére a gép körüli különböző területek beállítására és megtekintésére.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a további beállítások (A) ikon.

A képernyőn az alábbi információk jelennek meg:

• Hátsó videó kapcsolómező (B)
• Cséplőrendszer videó kapcsolómező (C)
• Ürítőcsiga videó kapcsolómező (D)
• Magtartály videó kapcsolómező (E)

MEGJEGYZÉS: A videokép automatikusan megjelenik a kijelzőn, amikor teljesül a videó bekapcsolási feltétele (Példa: a hátsó videó képe megjelenik, ha a gép hátrafele halad).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerülnek a kívánt videó kapcsolómezők.

• Bejelölve - megjelenik a videó.
• Üres - nem jelenik meg a videó.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt videomezőhöz tartozó idő menü (F).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kívánt idő.

MEGJEGYZÉS: Lehetővé teszi, hogy a kamera képe látható maradjon egy adott ideig a feltételek megváltozása után (példa: a hátsó kamera képe egy adott ideig azután is látható, amikor a többfunkciós menesztőkart előretolja).

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a visszatérés ikon (A).

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95845-UN-31MAR10

Kombájn főoldal
alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kombájn főoldal ikon.
