Világítás kapcsoló

MEGJEGYZÉS:

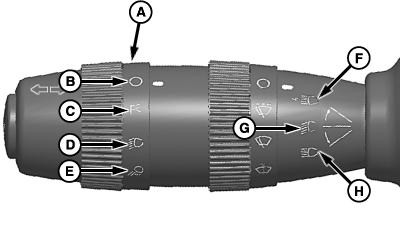

H99531-UN-22JUN11

Kormányoszlop világításkapcsoló

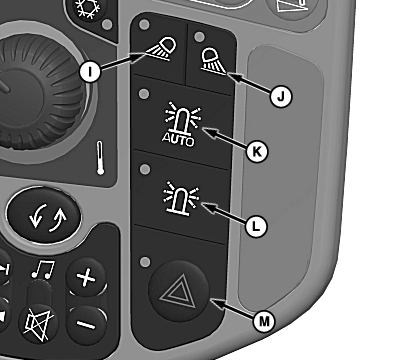

H99532-UN-03JAN11

Kartámla világításkapcsolók

A - Fényszóróváltó kapcsoló

B - KIKAPCSOLT helyzet

C - Park lámpa kapcsoló

D - Közúti világítás kapcsoló

E - Munkalámpa kapcsoló

F - Pillanatnyi távolsági fényszóró

G - Tompított fényszóró állás

H - Távolsági fényszóró állás

I - Mellső tarlóvilágítás kapcsoló

J - Hátsó szalmaürítés világítás kapcsoló

K - Automatikus figyelmeztető lámpa kapcsoló

L - Figyelmeztető lámpa kapcsoló

M - Elakadásjelző lámpák kapcsolója

Amikor az indítókapcsoló KI kapcsolt helyzetében minden lámpát először BEkapcsol, egy rövid késleltetés után kapcsolódnak fel a lámpák.

A kormányoszlopon található fényszóróváltó kapcsolóval (A) az alábbi műveleteket lehet végezni:

• Kikapcsolt állás (B)
• Parkolófény kapcsoló (C), amely a következőket kapcsolja:
  • Helyzetjelző lámpák
• Közúti világítás kapcsoló (D), amely a következőket kapcsolja:
  • Figyelmeztető (villogó) fények
  • Négy fényszóró (két távolsági és két tompított fényszóró)
  • Forgó villogók
  • Alsó közúti lámpák (ha fel lettek szerelve)
• Üzemi fényszóró kapcsoló (E), amely a következőket kapcsolja:
  • Magtartály világítás és mind a nyolc fényszóró
  • Oldalsó munkalámpák, irányjelző kapcsolóval
  • Ürítőcsiga lámpa, ha kihajtott állapotban van
  • Hátsó helyzetjelző és elakadásjelző lámpák

A kormányoszlopon található fényszóróváltó kapcsolóval kapcsolhatók a távolsági/tompított fényszórók:

• Pillanatnyi távolsági fényszóró (F):
  • A kart a felső helyzetbe húzva, ideiglenesen felkapcsolja a távolsági fényszórókat.
• Tompított fényszóró állás (G):
  • A tompított fényszóró bekapcsolásához húzza a kart középhelyzetbe.
• Távolsági fényszóró állás (H):
  • A kart az alsó helyzetébe húzva, felkapcsolja a távolsági fényszórókat. MEGJEGYZÉS: A távolsági fényszórók jelzője világít a sarokoszlop kijelzőn.


A kartámla világításkapcsolókat a következőket kapcsolhatja:

• Mellső tarlóvilágítás kapcsoló (I), a következőket kapcsolja:
  • Tarlóvilágítás a gép mellső részén
  • Műszerfal világítás (ha fel lett szerelve)
• Hátsó szalmaürítés világítás kapcsoló (J) a következőket kapcsolja:
  • Maradványvilágítás a gép hátsó részén
• Automatikus figyelmeztető lámpa kapcsoló (K) a következőket kapcsolja:
  • Auto figyelmeztető lekapcsolása
• A fényjelzők kapcsolója (L) a következőket kapcsolja:
  • Forgó villogók
• A vészjelző lámpák kapcsolója (M) a következőket kapcsolja:
  • Figyelmeztető (villogó) fények
  • A négy közúti fényszórót és hátsó irányfényt, ha a motor jár
