ProDrive hajtás 1-es és 2-es üzemmód kapcsolók

MEGJEGYZÉS:

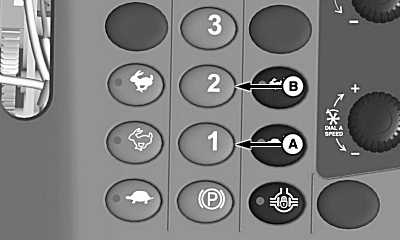

H94730-UN-27JAN10

A - ProDrive 1-es üzemmód kapcsoló

B - ProDrive 2-es üzemmód kapcsoló

A maximális hátrameneti sebesség 10 km/h (6.2 mph) és nem változik egyik módban sem.

A ProDrive 1-es vagy 2-es üzemmód gombok kiválaszthatók a gép mozgása közben.

A ProDrive 1-es üzemmód gombja (A) és a ProDrive 2-es üzemmód gombja (B) arra való, hogy a hajtómű által biztosított menetsebességet elektronikusan vezérelje. Használja a gombokat a kényelmes betakarítási vagy közúti sebesség beállítására. Amikor a kívánt haladási sebességet beállította és a többfunkciós vezérlőkart teljesen előretolta, a gép a kiválasztott üzemmódhoz tartozóan beállított sebességnél nem gyorsabban fog dolgozni.

1. Nyomja meg a ProDrive 1-es vagy 2-es üzemmód kapcsolót. A sarokoszlopokon lévő jelzőlámpák mutatják a jelenleg kiválasztott módot.

2. Érintse meg a plusz (+) vagy a mínusz (-) jelet vagy forgassa a választótárcsát a kívánt sebesség-beállítás eléréséig.

3.
   H91049-UN-22APR08

   A - Max. haladási sebesség, alacsony tartomány

   B - Aktuális beállított sebesség

   A CommandCenter kijelző a kezelő beállítását fogja mutatni az alábbiakban:

   MEGJEGYZÉS: Az 1-es üzemmód maximális sebességét nem lehet magasabbra állítani a 2-es üzemmódban beállított érvényes maximális sebességnél.

   A gép sebesség-tartománya 0—7,2 km/h (0—4.5 mph) az ábrának megfelelően, és nem megy gyorsabban a beállított sebességnél.

   Sebességváltozás az 1-es és a 2-es üzemmód között történik. (Például: Az 1-es üzemmódban 8 km/h (5 mph) beállított érték mellett a többfunkciós kezelőkar középső állásában (4 km/h; 2.5 mph). Az 2-es üzemmódban 20 km/h (12.4 mph) beállított érték mellett a többfunkciós kezelőkar középső állásában (10 km/h; 6.2 mph). A tényleges haladási sebesség az üzemmódok között növekszik).

   Max. haladási sebesség, alacsony tartomány (1-es üzemmód)

   • Az alacsony tartományhoz tartozó maximális haladási sebesség (A) jelenik meg a kijelzőn, ha a ProDrive 1-es üzemmódot választja ki.
     • A kijelző mutatja az aktuális beállított sebességet (B).
     • Amikor a választó kapcsolót forgatja, a gép lassan növeli vagy csökkenti a haladási sebességet a többfunkciós vezérlőkar állásától függetlenül.



---

MEGJEGYZÉS:

H91050-UN-22APR08

A - Max. haladási sebesség, magas tartomány

B - Aktuális beállított sebesség

Sebességváltozás az 1-es és a 2-es üzemmód között történik. (Például: Az 1-es üzemmódban 8 km/h (5 mph) beállított érték mellett a többfunkciós kezelőkar középső állásában (4 km/h; 2.5 mph). Az 2-es üzemmódban 20 km/h (12.4 mph) beállított érték mellett a többfunkciós kezelőkar középső állásában (10 km/h; 6.2 mph). A tényleges haladási sebesség az üzemmódok között növekszik).

Max. haladási sebesség, magas tartomány (2-es üzemmód)

• A magas tartományhoz tartozó maximális haladási sebesség (A) jelenik meg a kijelzőn, ha a ProDrive 2-es üzemmódot választja ki.
  • A kijelző mutatja az aktuális beállított sebességet (B).
  • Amikor a választó kapcsolót forgatja, a gép lassan növeli vagy csökkenti a haladási sebességet a többfunkciós vezérlőkar állásától függetlenül.

MEGJEGYZÉS:

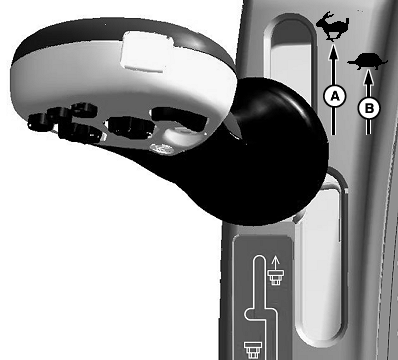

H91047-UN-02APR08

A - Magasabb gyorsítási tartomány

B - Lassúbb gyorsítási tartomány

1. példa: Vágóasztal felszerelése a gépre és a kívánt termés betakarítása. 1-es üzemmód 1,6 km/h (1 mph) sebességre állítva. A 2-es üzemmódot állítsa 11,3 km/h (7 mph) értékre.

2. példa: Vízlevezető csatorna megközelítése a kívánt termés betakarítása. A 1-es üzemmódot állítsa 4,8 km/h (3 mph) értékre. A 2-es üzemmódot állítsa 11,3 km/h (7 mph) értékre.
