Alsó dob magasság állítás

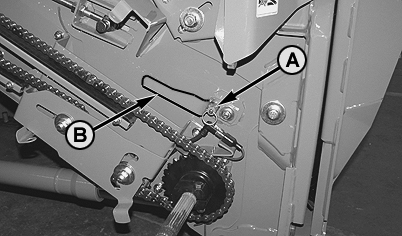

ZX1039150-UN-13JUL11

A - Illesztőcsap

B - Dobmagasság-állítókar

VIGYÁZAT: Emelje fel a ferdefelhordót, hajtsa le a biztonsági kitámasztót, állítsa le a motort, kapcsolja be a rögzítőféket, vegye ki a kulcsot.

1. Nyissa ki a ferdefelhordó jobb oldali oldalburkolatait.

2. Húzza ki a csapot (A), mialatt a fogantyút (B) átfordítja balra a gabonának megfelelő helyzetbe.
