Cséplődobhajtás fordulatcsökkentő hajtóművel (opció)
Magasabb fordulatszám-tartomány (450-980 ford/perc)
VIGYÁZAT: Állítsa le a motort, kapcsolja be a rögzítőféket,
és vegye ki a gyújtáskulcsot.

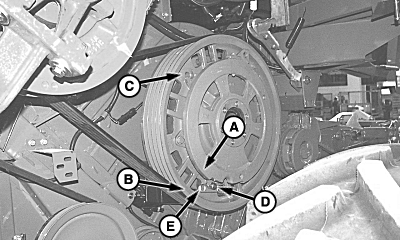

H69341-UN-18JUL01

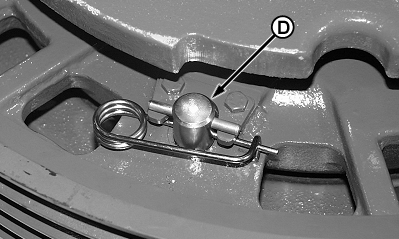

ZX1034852-UN-29SEP04
A - Keréktárcsa
B - Szíjtárcsa
C - Öntvénytárcsa
D - Illesztőcsap
E - Sasszeg
Állítsa vonalba a kerék (A) hornyolt részét a (B) tárcsa három furatának egyikével.Tegye be a csapot (D) az öntvény furatába, majd biztosítsa sasszeggel (E).
Alacsonyabb fordulatszám-tartomány (220-480 ford/perc)

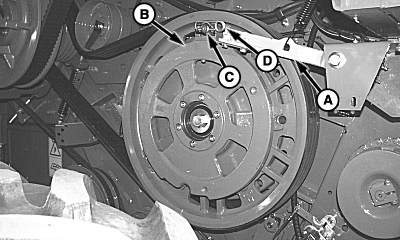

H69342-UN-18JUL01
A - Kar
B - Fül
C - Illesztőcsap
D - Sasszeg
Húzza le a kart (A) úgy, hogy a tárcsán lévő füllel (B) egy vonalba essen.Tegye be a csapot (C) és rögzítse sasszeggel (D).
|
ZX08994,00006D2-35-20110802 |
