Kijelző ikon azonosítás

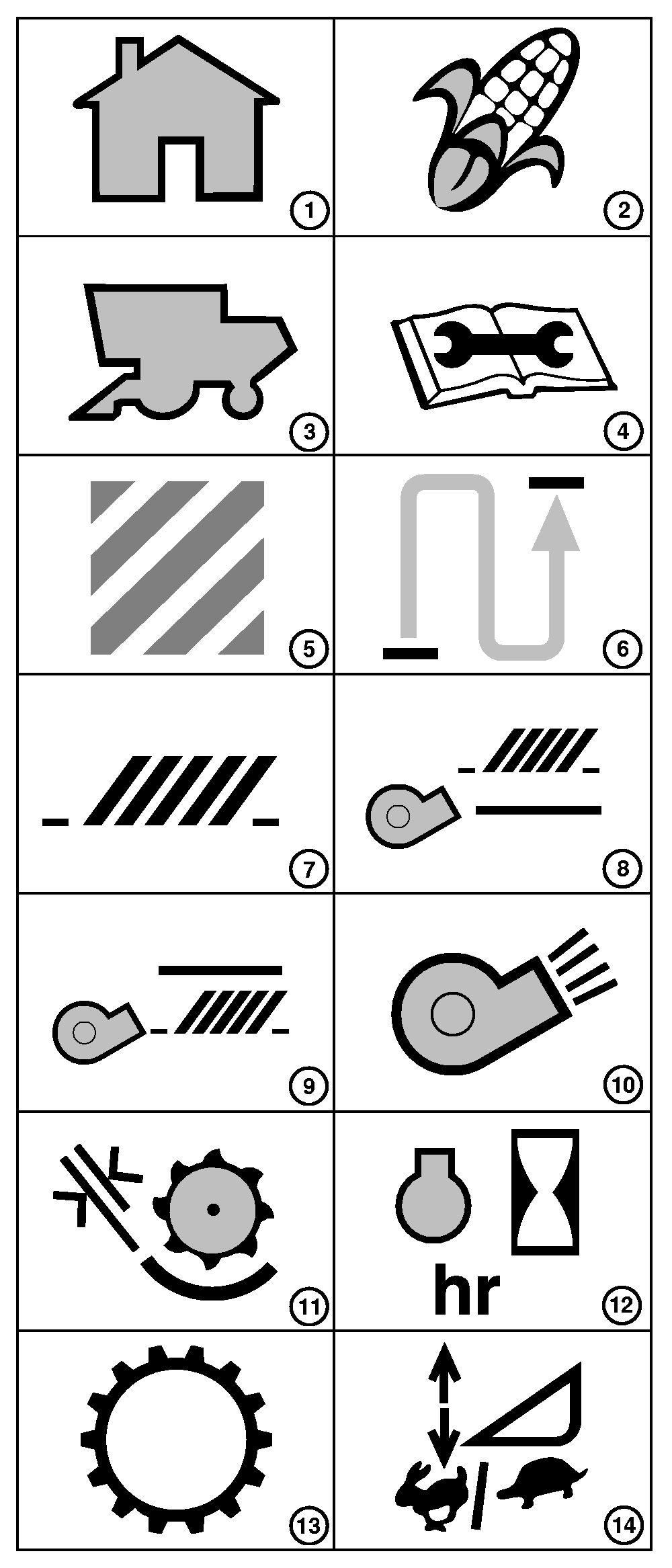

H90897-UN-28FEB08

Betakarítási információk (2): megjeleníti az érvényes betakarítási monitor információkat, a teljesítményt/termelékenységet, az összegzéseket, és lehetővé teszi a kezelő számára a kívánt beállítások elvégzését.

Beállítás (3): mutatja az érvényes gépbeállításokat, a szemveszteség érzékenységét (a magméretet), az érvényes vágási szélességet, a nedvesség és a HarvestSmart beállítását (ha van).

Diagnosztika és kalibrálás (4): mutatja a gép kalibrálásokat, a diagnosztikai kijelzések paramétereit és a speciális teszteket (paramétereket).

Betakarított terület (5): mutatja a betakarított terület nagyságát.

Betakarítási úthossz (6): mutatja az érvényes üzemi terhelés mellett megtett összes távolságot.

Általános tisztítórendszer egység (7): egy általános ikon mutatja mind a törekrosta, mind a magrosta beállítását a kezdő oldalon.

Törekrosta (8): mutatja a törekrosta aktuális beállítását.

Magrosta (9): mutatja a magrosta aktuális beállítását.

Szelelő ventilátor (10): mutatja az érvényes ventilátor fordulatot.

Dobfordulat, dobhézag (11): mutatja az aktuális magleválasztó dob fordulatot és a cséplőhézagot.

Motor üzemóra (12): mutatja a teljesített motor üzemórákat.

CommandTouch többfokozatú ferdefelhordó hajtás (ha van) (13): mutatja a kiválasztott fokozatot a ferdefelhordó fordulathoz.

Vágóasztal magassági arány és érzékenység (14): mutatja az érvényes arány és az érzékenység beállítását.

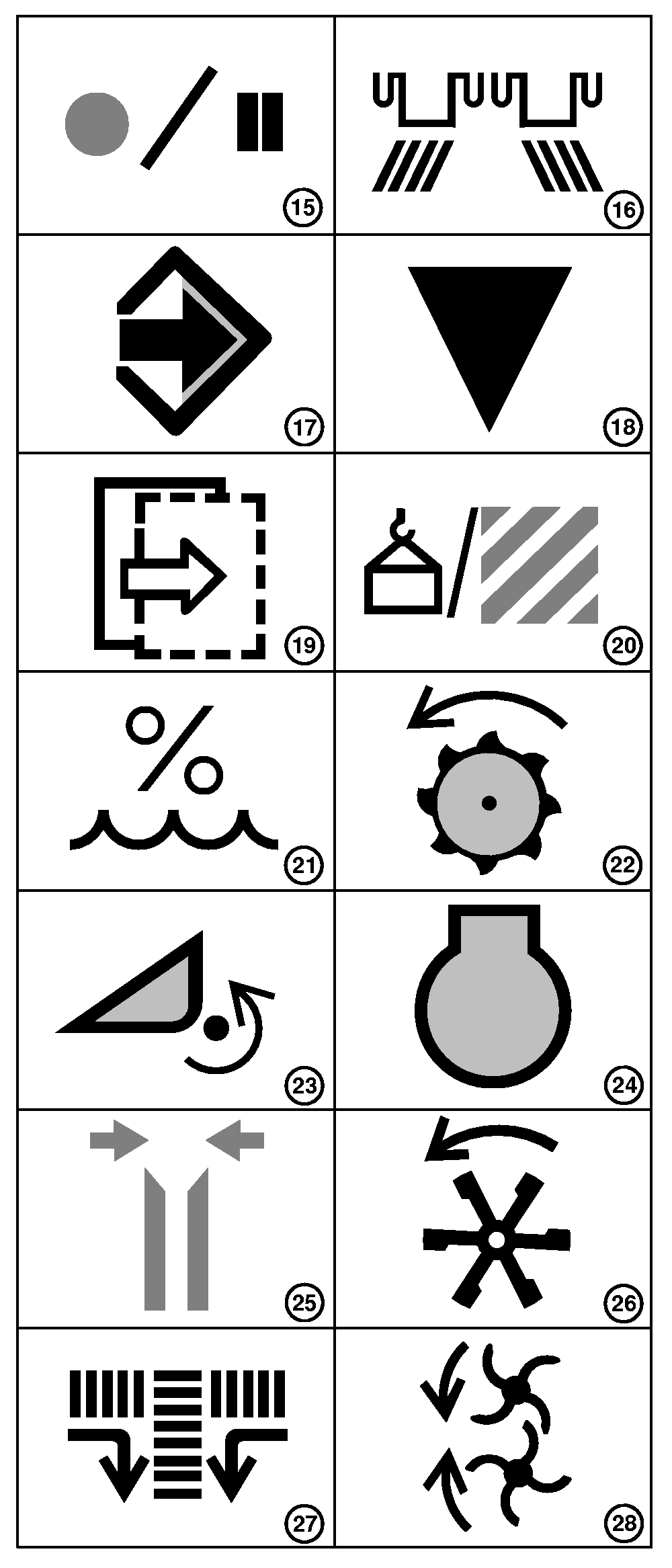

H90898-UN-28FEB08

Terelőlapát-szög (ha van) (16): mutatja az érvényes terelőlapát-szög beállítást.

Bead/elfogad (17:) lehetővé teszi a kezelőnek a kívánt információ, beállítás bevitelét, elfogadását.

Kalibrálás (18): lehetővé teszi a kezelő számára a különböző jellemzők kalibrálását.

Következő lépés (19): lehetővé teszi a kezelő számára, hogy megnézze az információ következő oldalát.

Terméshozam (20): mutatja az átlagos vagy a pillanatnyi termésmennyiséget.

Nedvesség (21): mutatja az átlagos vagy a pillanatnyi nedvességet.

Cséplési sebesség (22): a cséplődob aktuális fordulatszámát mutatja.

Vágóasztalhajtó tengely sebessége (23): a vágóasztalhajtó tengely aktuális fordulatszámát mutatja.

Motorfordulatszám (24): a motor aktuális fordulatszámát mutatja.

Törőléc hézag (25): az érvényes törőléc hézagot mutatja.

Motolla sebesség (26): a motolla aktuális fordulatszámát mutatja.

Behordó heveder sebessége (27): a behordó heveder aktuális sebességét mutatja (ha van).

Pelyvaterítő sebessége (28): a pelyvaterítő érvényes aktuális sebességét mutatja (ha van).

ZX1039152-UN-03AUG11

Törlés (30): lehetővé teszi a kezelőnek a kívánt információ vagy beállítás törlését.

Törlés (31): lehetővé teszi a kezelőnek a kívánt információ vagy beállítás törlését.

Visszatérés (32): lehetővé teszi a kezelő számára az előző oldalra történő visszatérést.
