2000 üzemóránként

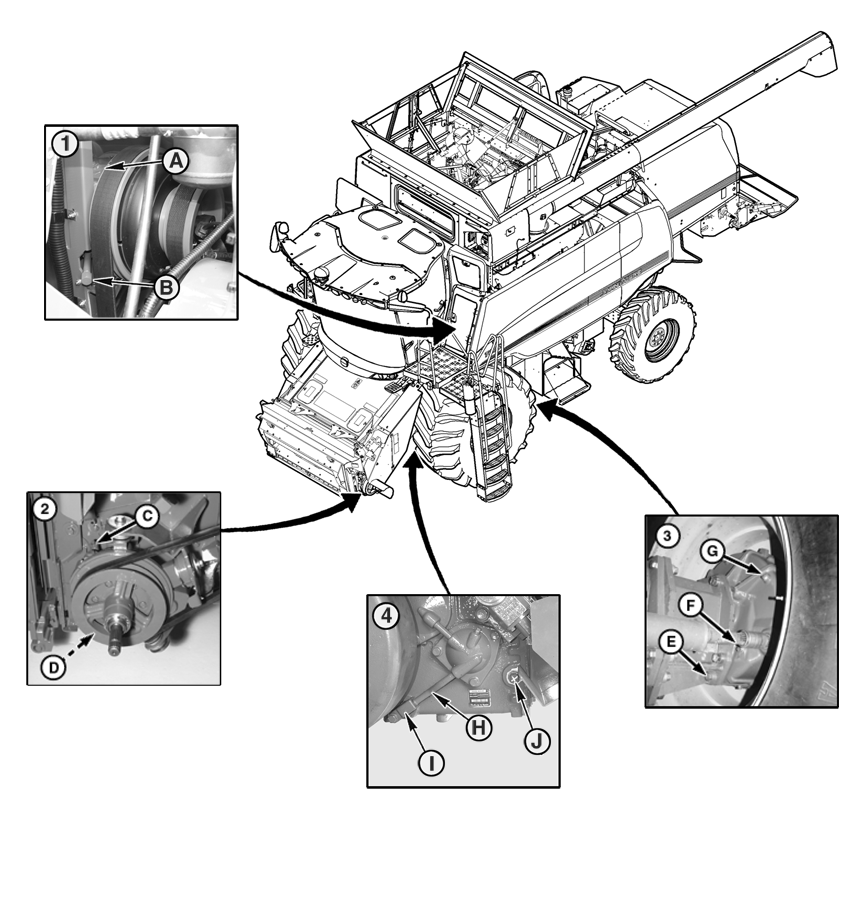

ZX1045082-UN-04AUG11

A - Dugó

B - Nívópálca

C - Betöltőnyílás

D - Leeresztő furat

E - Leeresztő furat

F - Ellenőrző furat

G - Betöltőnyílás

H - Cső

I - Ház

J - Ellenőrző furat

1. Elsődleges előtéttengely hajtóműház - engedje le a leeresztőcsavarnál (A), majd töltse fel a nívópálcánál (B). A nívópálca recézett részéig legyen az olajszint.

2. Visszaforgató hajtómű - Emelje fel a ferdefelhordót, és engedje le a biztonsági kitámasztót. Leengedés a (D)-nél, felöntés a (C) nél. Ellenőrizze az olajszintet teljesen felemelt felhordóval. A nívópálca recézett részéig legyen az olajszint.

3. Véglehajtások - Leeresztés az (E)-nél, feltöltés a (G)-nél. Max. 12 mm-rel (1/2 in.) lehet lejjebb a szint, mint a furat (F) pereme.

   MEGJEGYZÉS: A HillMaster kombájnokon, az olajszintet a gép kiemelt közép állásában kell ellenőrizni (szántóföldi üzem).

4. Hajtómű (csak 3 fokozatú hajtómű) - Csúsztassa ki a csövet (H) a blokkból (I). A hajtómű leeresztéshez szerelje le a blokkot. Öntse fel a (J)-nél, a szint legfeljebb 12 mm (1/2 in.) a peremtől.
