A gép vontatása (Nyomógombos váltóval és ProDrive sebességváltóval rendelkező gépek)

VIGYÁZAT:

H94478-UN-31MAR10

Diagnosztikai ikon

H94941-UN-05OCT10

Ne szerelje le a csatlakozókat. Ha leszereli a csatlakozókat, a fék működésképtelenné válik.

Kerülje az elektromos felső vezetékek érintését. A kombájn szállítása előtt a magtartály toldókat, a magtartály fedeleket és a rádióantennát le kell engedni.

A közúti közlekedéshez és a vontatáshoz tartsa be a helyi szabályokat. A John Deere kereskedőtől vehet kiegészítő világítást, mely használatával figyelmeztetheti a többi jármű vezetőjét.

Kerülje az elszabaduló gép által okozott baleseteket. Ha a gép lejtőn áll, ne kapcsolja ki a rögzítőféket, amíg a kerekeket ki nem ékelte.

A rögzítőfék kioldó reteszét CSAK vontatás céljából kell kioldani! SOHA ne működtesse a gépet úgy, hogy a rögzítőfék mechanikusan ki van oldva! MINDIG kapcsolja be a rögzítőfék reteszét az eredeti állapotába, amikor a vontatásra már nincs szükség.

Vészhelyzetben a gépet max. 10 percig vontathatja, maximum 10 km/h-s (6.2 mph) sebességgel.

MEGJEGYZÉS: A gép vontatásakor a motornak járnia kell. Ha a motor nem működőképes, további információért forduljon John Deere márkakereskedőjéhez.

A gép vontatásához végezze el a következőket:

• Indítsa a motort.
• Ürítse ki a magtartályt, és szerelje le a vágóasztalt.
• Hajtsa be az ürítőcsigát.
• Hajtsa be a magtartály toldókat vagy a magtartály fedeleket.
• Hajtsa a fellépőt előre és hajtsa le az antennát.
• A kombájnt előre irányba a mellső hídon áthurkolt lánc segítségével vontassa. Ügyeljen arra, hogy a lánc ne okozzon sérülést a hidraulika vezetéken. Ültessen egy kezelőt a vezetőülésébe, hogy kormányozza a kombájnt.
• Használja a figyelmeztető lámpákat, kivéve ha a törvény tiltja.

VIGYÁZAT: Előzze meg a karambolt más közúti járművekkel. A lassan haladó traktor a függesztett vagy vontatott munkaeszközzel, valamint az önjáró munkagépek különösen veszélyesek a közutakon. Gyakran ellenőrizze a mögöttes forgalmat, különösen kanyarodáskor és jelezzen kézzel, vagy használja az irányjelző lámpákat.

Használja a közúti világítást, az elakadásjelző lámpákat és az irányjelző lámpákat éjjel-nappal. A munkagép világító- és jelzőberendezésekkel való felszereléséhez kövesse a KRESZ előírásait. Legyenek a lámpák és a jelzések láthatók és tartsa őket jó és üzemképes állapotban. Győződjön meg róla, hogy a sérült vagy hiányzó világító berendezések és jelzések ki lettek javítva illetve pótolva lettek.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a diagnosztika ikon.

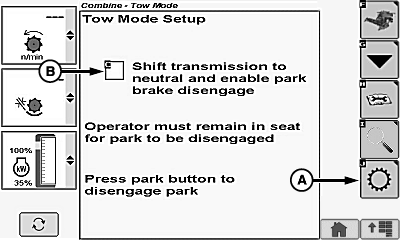

A vontatás üzemmód beállítása ikon (A) kijelölésekor érintse meg, vagy nyomja meg a megerősítő gombot.

A következő mező kijelölésekor érintse meg, vagy nyomja meg a megerősítő gombot:

• (B) mező, Hajtómű kapcsolása semleges állásba és rögzítőfék kikapcsolásának aktiválása - A gépet semleges állásba kapcsolja és aktiválja a rögzítőfék kikapcsolását.

MEGJEGYZÉS: A gépkezelőnek az ülésben kell helyet foglalnia a rögzítőfék kikapcsolásához.

A gép vontatása előtt nyomja meg a rögzítőfék kapcsolóját a kartámaszon a fékek kioldására.
