A felhordó billenőkeret előre/hátra állítása

VIGYÁZAT: Emelje fel a ferdefelhordót, hajtsa le a biztonsági kitámasztót, állítsa le a motort, kapcsolja be a rögzítőféket, vegye ki a kulcsot.

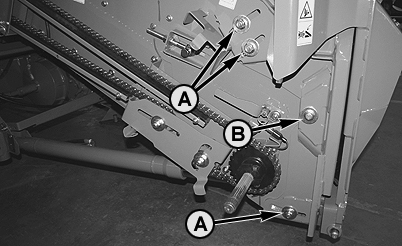

ZX1039157-UN-26SEP11

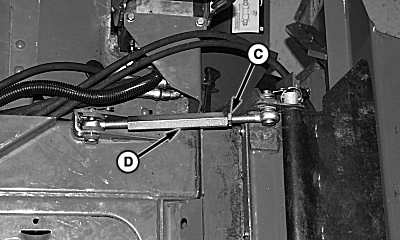

H66456-UN-19FEB01

A - Billenőkeret anyák

B - Billentő csavarok

C - Feszítőcsavar kontraanyák

D - Feszítőorsó

Lazítsa meg az (A) anyákat, a (B) billentő csavarokat a felhordó mindkét oldalán.

Lazítsa meg a feszítőcsavarok (C) kontraanyáit.

MEGJEGYZÉS: A távolságot szemcsavar középtől szemcsavar középig mérje.

Állítsa be a feszítőcsavart (D) az előírás szerint.

Tétel	Mérés	Specifikáció
Feszítőorsó	Távolság	315 mm (12 in.)

Tétel	Mérés	Specifikáció
Billenőkeret anyák és billentő csavarok	Meghúzási nyomaték	215 Nm (159 lb-ft)
